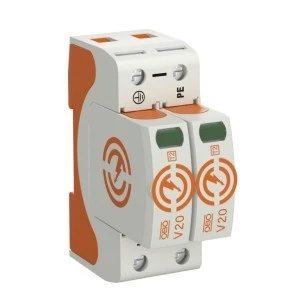

Ogranicznik przepięć Typ T2 2P 20kA 280V V20-2-280 5095162
Ogranicznik przepięć klasy Typ 2, dwu-biegunowy (1+N/PE), zaprojektowany do ochrony instalacji zasilających przed przepięciami udarowymi w systemach TN. Stosowany jako element drugiego stopnia ochrony w rozdzielnicach głównych i pomocniczych.
Cechy techniczne
- Konfiguracja: 2P (1+N/PE) — wersja modułowa, rozmiar: 2 moduły
- Znamionowe napięcie AC: 280 V; maksymalne napięcie trwałej pracy Uc: 280 V
- Znamionowy prąd wyładowczy (wartość szczytowa, 8/20 µs): 20 kA
- Prąd znamionowy przewodów głównych: 160 A gL/gG (zgodnie z kartą techniczną)
- Montaż: szyna DIN 35 mm
- Sygnalizacja: optyczny wskaźnik zadziałania na urządzeniu; brak bezpotencjałowego styku do zdalnej sygnalizacji w tej wersji
- Wymienne wkładki ochronne z jednostką odcinającą i mechanizmem blokującym odpornym na wibracje
- Obudowa z materiału samogasnącego (UL 94 V-0), stopień ochrony IP20
- Zakres temperatur pracy: -40 do +80 °C
- Przeznaczony do pracy w systemach TN; typ ochrony: Typ 2 (IEC/EN)
- Brak zintegrowanego dobezpieczenia; przewidzieć zabezpieczenie zgodnie z projektem instalacji
Zastosowanie
- Ochrona wtórna instalacji zasilających (2. stopień ochrony) w rozdzielnicach głównych i pomocniczych
- Połączenia wyrównawcze i ochrona obwodów zasilających w systemach TN
- Zastosowania w obiektach przemysłowych, komercyjnych oraz budownictwie wielorodzinnym
- Ochrona urządzeń w instalacjach zasilania, systemach sterowania i rozdzielniach przed przepięciami udarowymi
- Montaż na szynie DIN 35 mm umożliwia szybkie włączenie do istniejących rozdzielnic
