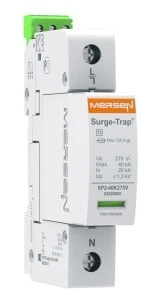

Surge?Trap® STPT2-40K275V-1P 83020106, 1-2IERL6
Surge?Trap® STPT2-40K275V-1P to jednobiegunowy ogranicznik przepięć typu 2 przeznaczony do montażu w rozdzielnicach. Produkt zabezpiecza linie fazowe przed przepięciami impulsowymi o dużej energii, typowo stosowany w obwodach końcowych.
Cechy techniczne
- Typ: ogranicznik przepięć Typ 2 (klasa II), jednobiegunowy (1P).
- Maksymalny prąd wyładowczy (Ipk, 8/20 ?s): 40 kA na fazę.
- Znamionowy prąd wyładowczy (In, 8/20 ?s): 20 kA.
- Znamionowe napięcie AC (Un): 230 V.
- Maksymalne napięcie trwałej pracy AC (Uc): 275 V.
- Montaż: szyna montażowa DIN 35 mm.
- Rozmiar: 1 moduł (modułowy format montażowy).
- Wskaźnik stanu: wizualne wskazanie zużycia; brak styku do zdalnej sygnalizacji w tej wersji.
- Wkłady wymienne, mechanicznie kodowane w celu eliminacji błędów przy wymianie.
- Brak zintegrowanego dobezpieczenia (wymagane odrębne zabezpieczenie nadprądowe zgodnie z projektem instalacji).
Zastosowanie produktu
- Ochrona obwodów fazowych w rozdzielnicach budynków mieszkalnych, biurowych i obiektów przemysłowych.
- Zabezpieczenie urządzeń elektronicznych, automatyki i sprzętu AGD przed przepięciami łączeniowymi i atmosferycznymi.
- Stosowanie jako element ochrony w układzie ochrony kaskadowej w instalacjach jednofazowych.
- Montaż w panelach dystrybucyjnych na szynie DIN 35 mm, tam gdzie wymagane są ograniczniki typu 2 dla napięcia pracy do 275 V AC.
