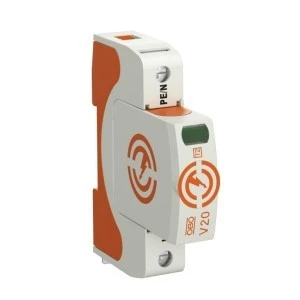

Ogranicznik przepięć Typ T2 1P 20kA 280V V20-1-280 5095161
Jednobiegunowy ogranicznik przepięć V20-1-280 przeznaczony do ochrony instalacji i odbiorników w sieciach TN przed przepięciami przemysłowymi i atmosferycznymi z napięciem znamionowym 280 V AC. Urządzenie montowane na szynie DIN 35 mm zapewnia ochronę na poziomie odpowiadającym klasie T2.
Cechy techniczne
- Typ ochrony: T2; jednobiegunowy (1P).
- Znamionowe napięcie AC: 280 V; maksymalne napięcie trwałej pracy Uc: 280 V AC.
- Znamionowy prąd wyładowczy Iimp (8/20 µs): 20 kA (wartość szczytowa).
- Układ sieci: TN.
- Montaż: szyna montażowa DIN 35 mm; rozmiar: 1 moduł.
- Sygnalizacja zadziałania: wskaźnik optyczny na urządzeniu; brak styku do zdalnej sygnalizacji.
- Konstrukcja modułowa z mechanizmem blokującym i wskaźnikiem stanu.
- Obudowa z tworzywa zgodna z klasą palności UL 94 V-0.
- Brak zintegrowanego dobezpieczenia – wymagane zastosowanie zewnętrznego zabezpieczenia zgodnie z projektem instalacji.
- Zgodność z wymogami normowymi wskazanymi w dokumentacji producenta (m.in. VDE 0100-443 / IEC 60364-4-44).
Zastosowanie
- Ochrona wyposażenia elektrycznego w rozdzielniach głównych i pomocniczych oraz przy łączeniu równopotencjalnym.
- Stosowanie w instalacjach budynków mieszkalnych, komercyjnych i przemysłowych z siecią TN.
- Montaż w systemach modułowych na szynie DIN w rozdzielnicach instalacyjnych.
- Ochrona urządzeń końcowych i aparatów przed przepięciami pośrednimi w układach zasilania o napięciu 280 V AC.
