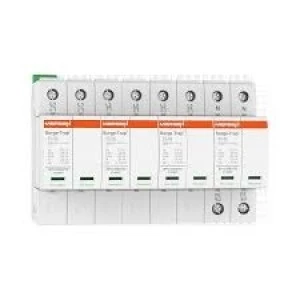

Ogranicznik przepięć Typ T1+T2 4P 25kA zdalny monitoring STPT12‑25K275V‑4PM 83120161

Urządzenie Ochrony Przeciwprzepięciowej STPT12-25K275V-4PM (Numer artykułu: 83120161, Numer katalogowy: STPT12-25K275V-4PM) to zaawansowane rozwiązanie klasy I+II/Typu 1+2, zaprojektowane do ochrony systemów zasilania prądem przemiennym (AC) przed przepięciami, w tym wyładowaniami atmosferycznymi (10/350 μs) i zakłóceniami sieciowymi (8/20 μs). Zaprojektowane dla konfiguracji TNS (4+0), oferuje 4-biegunową ochronę przy napięciu znamionowym 230/400V AC. Wtykowy format zajmujący 8 modułów oraz montaż na szynie DIN ułatwiają instalację i konserwację, a funkcja zdalnej sygnalizacji umożliwia monitorowanie stanu urządzenia.

---

Kluczowe Specyfikacje Techniczne

• Typ SPD:

  • IEC: Klasa I+II (Typ 1+2)

• Napięcie Znamionowe (Un): 230/400V AC

• Liczba Biegunów: 4-Biegunowe

• Format: Wtykowy, 8 modułów

• Prąd Impulsowy (Iimp): 25 kA (10/350 μs)

• Maksymalny Prąd Wyładowczy (Imax): 100 kA (8/20 μs)

• Tryby Ochrony:

  • L-PE (Faza do Uziemienia Ochronnego)

  • N-PE (Neutralny do Uziemienia Ochronnego)

• Konfiguracja Systemu: TNS (4+0)

• Wytrzymałość na Prąd Zwarcia (ISCCR): 25 kA

• Maksymalny Bezpiecznik Zapasowy: 315 A [gG]

---

Cechy Konstrukcyjne i Projektowe

• System Sygnalizacji: Tak

  • Typ: Zielony (OK) / Niezielony (Wymienić), z mikroprzełącznikiem do zdalnej sygnalizacji

• Moment Dokręcania: 3 N m

• Materiał Obudowy: PA66 CT1 (trwały i odporny termoplast)

• Montaż: Szyna DIN

• Wymiary Produktu:

  • Szerokość: 144 mm

  • Długość: 76 mm

  • Wysokość: 90 mm

• Waga Produktu: 1,364 kg

• Szczegóły Opakowania Sprzedażowego:

  • Ilość: 1 sztuka

  • Wymiary: 136 mm x 145 mm x 86 mm

  • Waga: 1,459 kg

• Część Zamienna: Wtyczka L1 (Numer artykułu: 83120007)

• Zgodność z ROHS: Tak

---

Dodatkowe Informacje

• Numer Artykułu: 83120161

• Numer Katalogowy: STPT12-25K275V-4PM

• Kod EAN/UPC: 8435297859147

• Grupa Produktowa: SPD dla Linii Zasilających

• Zastosowanie: Systemy Zasilania AC

---

Zastosowanie

Urządzenie STPT12-25K275V-4PM jest przeznaczone do ochrony instalacji elektrycznych w systemach 230/400V AC o konfiguracji TNS (4+0). Zapewnia solidną ochronę przed przepięciami indukowanymi przez wyładowania atmosferyczne (Iimp: 25 kA, 10/350 μs) oraz zakłóceniami sieciowymi (Imax: 100 kA, 8/20 μs) dzięki trybom ochrony L-PE i N-PE. Kompaktowa, wtykowa konstrukcja (8 modułów) i kompatybilność z szyną DIN sprawiają, że jest idealne do użytku w rozdzielnicach, a system zdalnej sygnalizacji umożliwia monitorowanie stanu operacyjnego w czasie rzeczywistym.
