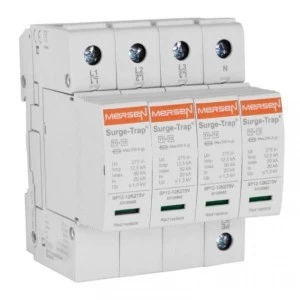

Ogranicznik przepięć Typ T1+T2 4P 12,5kA STPT12‑12K275V‑4P 83120144

Opis Techniczny: Urządzenie Ochrony Przeciwprzepięciowej Typu 1+2, 12.5kA Iimp (10/350), 3Ph+N, 230/400V, 4+0 TNS, 4 Bieguny, Wtykowe, 4 Moduły

Urządzenie Ochrony Przeciwprzepięciowej STPT12-12K275V-4P (numer katalogowy: STPT12-12K275V-4P, numer artykułu: 83120144) to zaawansowane rozwiązanie klasy I+II/Typu 1+2, przeznaczone do ochrony systemów zasilania prądem przemiennym (AC) przed przepięciami, w tym wyładowaniami atmosferycznymi (10/350 μs) i zakłóceniami sieciowymi (8/20 μs). Zaprojektowane dla konfiguracji TNS (3 fazy + neutralny), oferuje 4-biegunową ochronę przy napięciu znamionowym 230/400 V. Wtykowy format zajmujący 4 moduły oraz montaż na szynie DIN ułatwiają instalację i konserwację, co czyni je idealnym wyborem dla profesjonalnych instalacji elektrycznych.

---

Kluczowe Specyfikacje Techniczne

• Typ SPD:

  • IEC: Klasa I+II

• Napięcie znamionowe (Un): 230/400 V AC

• Liczba biegunów: 4

• Format: Wtykowy, 4 moduły

• Prąd impulsowy (Iimp): 12,5 kA (10/350 μs)

• Maksymalny prąd wyładowczy (Imax): 50 kA (8/20 μs)

• Tryby ochrony:

  • L-PE

  • N-PE

• Konfiguracja systemu: TNS (4+0)

• Wytrzymałość na prąd zwarcia (ISCCR): 25 kA

---

Cechy Konstrukcyjne

• System sygnalizacji: Tak

  • Typ: Zielony (OK) / Niezielony (wymienić)

• Moment dokręcania: 3 N m

• Materiał obudowy: PA66 CT1

• Montaż: Na szynie DIN

• Wymiary produktu:

  • Szerokość: 72 mm

  • Długość: 76 mm

  • Wysokość: 90 mm

• Waga produktu: 0,646 kg

• Opakowanie sprzedażowe:

  • Ilość: 1 sztuka

  • Wymiary: 78 mm x 117 mm x 90 mm

  • Waga: 0,69 kg

• Części zamienne:

  • Wtyczka N-PE: 83120002

  • Wtyczka L-N: 83120002

• Zgodność z ROHS: Tak

---

Dodatkowe Informacje

• Numer katalogowy: STPT12-12K275V-4P

• Numer artykułu: 83120144

• Kod EAN/UPC: 8435297851592

• Grupa produktowa: SPD dla linii zasilających

• Zastosowanie: AC

---

Zastosowanie

Urządzenie STPT12-12K275V-4P zostało zaprojektowane do ochrony instalacji elektrycznych w systemach zasilania prądem przemiennym (AC), szczególnie w konfiguracji TNS (3 fazy + neutralny). Dzięki trybom ochrony L-PE i N-PE skutecznie zabezpiecza podłączone urządzenia przed przepięciami, w tym wyładowaniami atmosferycznymi (Iimp 12,5 kA) oraz zakłóceniami sieciowymi (Imax 50 kA). Wtykowa konstrukcja i kompaktowe wymiary (4 moduły) ułatwiają montaż w rozdzielniach, a system sygnalizacji pozwala na szybkie monitorowanie stanu urządzenia.

---

Zalety

• Wszechstronna ochrona: Kombinacja Typu 1+2 zapewnia skuteczne zabezpieczenie przed wyładowaniami atmosferycznymi i przepięciami sieciowymi.

• Wysoka wydajność: Prąd impulsowy 12,5 kA (10/350 μs) i maksymalny prąd wyładowczy 50 kA (8/20 μs).

• Łatwość instalacji: Wtykowa konstrukcja i montaż na szynie DIN zapewniają prostotę obsługi.

• Wskaźnik stanu: System sygnalizacji (zielony/niezielony) umożliwia szybką ocenę sprawności urządzenia.

• Kompaktowość: Zajmuje tylko 4 moduły, oszczędzając miejsce w rozdzielni.

• Trwałość: Obudowa z materiału PA66 CT1 gwarantuje odporność na warunki eksploatacyjne.

---

Podsumowanie

STPT12-12K275V-4P to niezawodne urządzenie ochrony przeciwprzepięciowej Typu 1+2, które łączy wysoką skuteczność ochrony (Iimp 12,5 kA, Imax 50 kA) z praktycznymi rozwiązaniami, takimi jak wtykowa konstrukcja i wizualny system sygnalizacji. Zgodność z normami IEC, solidna budowa oraz kompaktowe wymiary sprawiają, że jest to doskonałe rozwiązanie dla systemów AC wymagających skutecznej ochrony przed przepięciami w profesjonalnych instalacjach.
