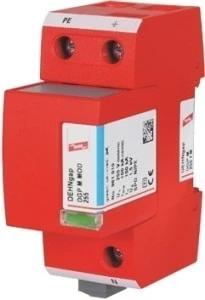

Ogranicznik przepięć DGP M 255 (1F) to jednofazowe urządzenie klasy Typ 1 przeznaczone do ochrony instalacji z układem TN przed przepięciami udarowymi, stosowane jako ochrona główna przy wejściu linii zasilających.

Cechy techniczne

• Zgodność: PN-EN 61643-11, Typ 1 (klasa I)
• Maksymalne napięcie trwałej pracy AC (UN): 255 V
• Poziom ochrony (Up): 1,5 kV
• Prąd udarowy 10/350 µs: 100 kA
• Znamionowy prąd wyładowczy 8/20 µs (Ipk): 100 kA
• Zdolność gaszenia prądu następczego: 100 kA
• Bieguny: 1 (jednofazowy), przeznaczony do układu sieci TN
• Montaż: szyna montażowa DIN 35 mm, rozmiar 2 moduły
• Sygnalizacja zadziałania: optyczna (kolor zielony / czerwony)
• Styk do zdalnej sygnalizacji: brak
• Przekrój przewodu (sztywny/wielodrutowy): 10–50 mm2
• Przekrój przewodu (elastyczny/wielodrutowy): 10–35 mm2
• Zakres temperatur pracy: -40°C do +80°C
• Masa: 315 g
• Konstrukcja: niewydmuchowy ogranicznik przepięć

Zastosowanie produktu

• Główna ochrona przeciwprzepięciowa na wejściu instalacji zasilających (rozdzielnice główne i przyłącza)
• Ochrona instalacji TN przed przepięciami udarowymi spowodowanymi wyładowaniami atmosferycznymi oraz przepięciami łączeniowymi
• Stosowanie w instalacjach przemysłowych i budynkach usługowych wymagających ochrony przed wysokimi prądami udarowymi
• Instalacja bezpośrednio na szynie DIN 35 mm w rozdzielnicach modularnych (2 moduły)
• Dobór przewodów z uwzględnieniem dużych przekrojów przewodów wejściowych: 10–50 mm2 (sztywny), 10–35 mm2 (elastyczny)
