Charakterystyka:
Ogranicznik przepięć, odgromnik a także ochronnik przepięciowy to urządzenie zaprojektowane do ochrony aparatury elektrycznej przed przejściowymi przepięciami, ograniczające czas trwania i częstotliwość prądu następczego. Przepięcia mogą powstać podczas np. załączania lub wyłączania nieobciążonej linii napowietrznej lub przy uderzeniu pioruna w linię napowietrzną, mogą one spowodować zniszczenie izolacji i innych elementów sieci.

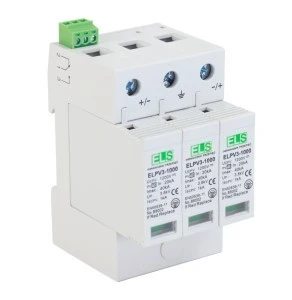

Ochronnik typu 2 (klasa C) DC znajduje zastosowanie w systemach fotowoltaicznych.
Ochrona systemów fotowoltaicznych PV i instalacji solarnych przed przepięciami łączeniowymi, pochodzącymi od wyładowań atmosferycznych pośrednich lub bezpośrednich. SPD badane indukowanym prądem udarowym In (8/20 μs).
| Znamionowy prąd wyładowczy 8/20µs (In) |
20kA |
| Maksymalny prąd wyładowczy (Imax) |
40kA |
| Napięciowy poziom ochrony (Up) |
≤3.8kV |
| Napięcie znamionowe DC (Un) |
1000V |
| Największe napięcie trwałej pracy DC (Uc) |
1200V |
| Czas zadziałania (TA) |
≤25ns |
| Dopuszczalna wilgotność (Rh) |
≤95% |
| Rezystancja izolacji (Risol) |
>10³MΩ |
| Maksymalny dodatkowy bezpiecznik |
125A gL |
| Częstotliwość (f) |
50 ~ 60Hz |
| Prąd upływu |
<0.1mA |
| Przekrój przyłączanych przewodów |
4 ~ 25mm² |
| Materiał obudowy |
PA6-V0 |
| Wskaźnik stanu wkładki |
optyczny |
| Montaż |
szyna TH35 |
| Zakres temperatur pracy (Tu) |
-40°C ~ +70°C |
| Stopień ochrony |
IP20 |
