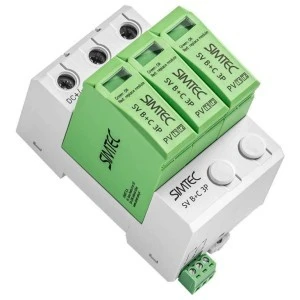

Ogranicznik przepięć SPD DC 1000V B+C (Typ 1+2) 3P 6,25kA + 20kA/40kA fotowoltaiczny warystorowo-iskiernikowy SIMTEC
Ogranicznik przepięć SPD DC 1000V typu 1+2 to warystorowo-iskiernikowe urządzenie ochronne przeznaczone do montażu po stronie DC instalacji fotowoltaicznych, które zabezpiecza generatory PV oraz falowniki przed skutkami bezpośrednich i pośrednich wyładowań atmosferycznych oraz innymi przepięciami przejściowymi.
Jego zastosowanie zwiększa bezpieczeństwo i niezawodność całej instalacji, ponieważ skutecznie ogranicza napięcia udarowe, szybko reaguje na przepięcia i pomaga chronić kluczowe elementy systemu fotowoltaicznego przed uszkodzeniem oraz kosztownymi przestojami
Dane techniczne:
- Marka: Simtech
- Kolor: szaro-zielony
- Szerokość: 54 mm
- Wysokość: 90 mm
- Głębokość: 78 mm
- Napięcie znamionowe systemu fotowoltaicznego DC (Un): 1000 V DC
- Największe napięcie trwałej pracy systemu fotowoltaicznego DC (Ucpv): 1060 V DC
- Prąd udarowy (Iimp 10/350 µs): 6,25 kA
- Prąd wyładowczy (In 8/20 µs): 20 kA
- Maksymalny prąd rozładowania (Imax 8/20 µs): 40 kA
- Maks. prąd zwarciowy (ISCPV): 100 A
- Napięciowy poziom ochrony (Up): ≤ 4,5 kV
- Czas zadziałania (tA): < 25 ns
- Maks. dodatkowy bezpiecznik (gL/gG): 100 A
- Rezystencja izolacji (Riso): > 10³ MΩ
- Szyna łączeniowa widełkowa: odstęp modułowy 18 mm
- Tworzywo: poliamid PA 6
- Klasa palności: UL94 V0
- Termiczne urządzenie odłączające: tak
- Przekrój znamionowy przyłączanych przewodów (drut): 2,5…35 mm²
- Przekrój znamionowy przyłączanych przewodów (linka): 2,5…25 mm²
- Przekrój przewodów zdalnej sygnalizacji (drut, linka): max 1,5 mm²
- Temperatura pracy: -40 °C…+85 °C
- Stopień ochrony: IP20
- Mocowanie: na szynę TS 35
- Produkt poddany kontroli jakościowej w procesie nadzorowanym przez TŰV Rheinland.
