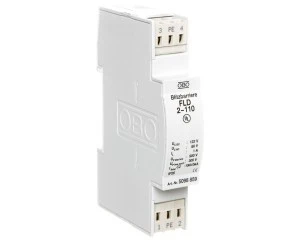

Ogranicznik przepięć dla systemów dwużyłowych 86VAC/122VDC 2,5kA 5kV FLD2-110 5098859
Ogranicznik przepięć FLD2-110 przeznaczony do ochrony dwużyłowych linii sygnałowych i transmisyjnych w systemach pomiarowych i sterujących (110 V). Urządzenie zapewnia ochronę impulsową wewnątrz rozdzielnic i paneli automatyki, montowane na szynie DIN.
Cechy techniczne
- Typ: FLD2-110, numer katalogowy 5098859; konstrukcja dwustopniowego obwodu ochronnego.
- Maksymalne napięcie trwałej pracy: AC 122 V, DC 86 V.
- Prąd udarowy (impuls 10/350) Iimp: 5 kA.
- Nominalny prąd znamionowy: 1 A.
- Poziom ochrony: żyła–żyła 500 V, żyła–ziemia 300 V.
- Napięcie udarowe nominalne: 5 kV.
- Sygnalizacja zadziałania: optyczna wskazówka stanu urządzenia.
- Połączenia: zaciski bezśrubowe ułatwiające szybki montaż i demontaż przewodów.
- Montaż: szyna montażowa DIN 35 mm; szerokość zabierająca na szynie: 17,5 mm.
- Obudowa i materiały: konstrukcja bezhalogenowa ograniczająca emisję szkodliwych gazów w przypadku pożaru.
Zastosowanie produktu
- Ochrona dwużyłowych linii sygnałowych w systemach pomiarowych i sterujących (przetworniki, czujniki, napędy).
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm.
- Zabezpieczenie interfejsów analogowych i cyfrowych przed przepięciami atmosferycznymi i łączeniowymi.
- Stosowanie w automatyce przemysłowej, systemach telemetrycznych oraz układach telemechaniki wymagających ochrony linii dwużyłowych 110 V.
