Ogranicznik przepięć dla systemów dwużyłowych 46V DC 0,7kA 1,2kV VF24‑AC/DC 5097607

Ogranicznik przepięć dla systemów dwużyłowych 46V DC 0,7kA 1,2kV VF24-AC/DC 5097607

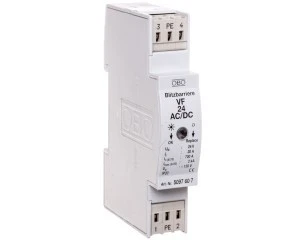

Ogranicznik przepięć VF24-AC/DC 5097607 to zabezpieczenie typu 3 przeznaczone do dwużyłowych układów zasilania DC (24 V nominalnie) z maksymalnym napięciem trwałej pracy do 46 V DC. Produkt stosuje się w rozdzielnicach z montażem na szynie DIN 35 mm w instalacjach automatyki i systemach sterowania.

Cechy techniczne

• Typ urządzenia: ogranicznik przepięć klasy Type 3 zgodny z normą EN 61643
• Znamionowe napięcie DC: 24 V
• Maksymalne napięcie trwałej pracy DC: 46 V
• Znamionowy prąd wyładowczy (8/20) L–N: 0,7 kA
• Prąd znamionowy (In): 20 A
• Poziom ochrony (Up): około 1,2 kV
• Liczba biegunów: 1 (dwużyłowe połączenie ochronne)
• Montaż: szyna DIN 35 mm, szerokość modułu 17,5 mm
• Przyłącza przewodów: przewody elastyczne i sztywne 0,14–2,5 mm?
• Sygnalizacja: optyczny wskaźnik stanu urządzenia oraz styk do zdalnej sygnalizacji
• Filtr przeciwzakłóceniowy: brak
• Konstrukcja: kompaktowe wykonanie i materiały bezhalogenowe (wersje nowej generacji)

Zastosowanie

• Ochrona obwodów sterowniczych 24 V DC w automatyce przemysłowej i maszynach
• Zabezpieczenie linii zasilania PLC, czujników i przetworników sygnału
• Systemy telemetrii i łącza dwużyłowe w instalacjach technicznych
• Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm
