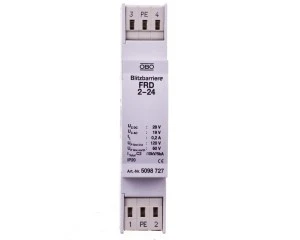

Ogranicznik przepięć dla systemów dwużyłowych 19VAC/28VDC 2,5kA 5kV FRD 2-24 5098727
Ogranicznik przepięć FRD 2-24 (model 5098727) to urządzenie ochronne przeznaczone do dwużyłowych systemów pomiarowych i sterujących 24 V (19 VAC / 28 V DC), zapewniające ochronę średniego i drobnego poziomu przed przepięciami w liniach sygnałowych i zasilających niskiego napięcia.
Cechy techniczne
- Znamionowe napięcie: 19 V AC / 28 V DC, dedykowany do systemów dwużyłowych 24 V w aplikacjach pomiarowych i kontrolnych.
- Zdolność odprowadzenia prądu udarowego: 2,5 kA (wartość znamionowa podana w dokumentacji produktu).
- Napięcie udarowe / wytrzymałość napięciowa: wskazanie 5 kV zgodnie z oznaczeniem modelu.
- Poziom ochrony: żyła/żyła 120 V; żyła/ziemia 60 V.
- Prąd znamionowy: 0,2 A (parametr znamionowy dla obwodu pomiarowego/odsprzężenia).
- Dwustopniowy obwód ochronny zapewniający kombinację ochrony średniej i drobnej.
- Montaż: zatrzask na standardową szynę DIN 35 mm (szyna montażowa DIN / Szyna G).
- Konstrukcja oszczędzająca przestrzeń: szerokość modułu 17,5 mm; beznarzędziowe złącza zaciskowe.
- Materiały bezhalogenowe oraz poprawiona separacja galwaniczna ograniczają ryzyko prądów upływowych.
- Brak konieczności dobezpieczania do 160 A GL (zgodnie z dokumentacją produktu).
- Opcja zdalnej sygnalizacji uszkodzenia dostępna w określonych wersjach serii FRD 2.
Zastosowanie
- Ochrona linii sygnałowych i zasilających w systemach automatyki i sterowania (czujniki, przetworniki, wejścia/wyjścia PLC).
- Instalacje pomiarowe i kontrolne 24 V w aplikacjach przemysłowych i budynkowych.
- Montaż w rozdzielnicach i szafach sterowniczych na szynie DIN 35 mm.
- Ochrona linii w systemach TT, TN-S oraz TNC-S oraz tam, gdzie wymagana jest separacja galwaniczna i minimalizacja prądów upływowych.
- Aplikacje wymagające kompaktowych modułów ochronnych z beznarzędziowymi zaciskami i możliwością zdalnej sygnalizacji stanu.
