Ogranicznik przepięć DC ochronnik solarny PV T1+T2 3P typ B+C 1200V fotowoltaika panel

Twoja cena:

Opis produktu

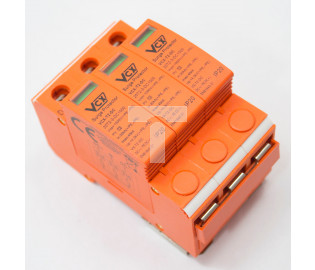

Modułowe ochronniki przepięć VCX-B+C-DC klasy T1T2 7kA dedykowane są do ochrony instalacji fotowoltaicznych. Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

Dzięki zastosowaniu całkiem nowego warystora napięcie Ucpv zostało podniesione do 1200V DC.

Ogranicznik ten cechuje niezwykle atrakcyjny stosunek ceny do jakości przy zachowaniu wszelkich wymaganych parametrów.

Dzięki kompaktowej konstrukcji ogranicznik zajmuje tylko 3 moduły.

Ochronnik posiada zintegrowane zabezpieczenie termiczne – nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 1200VDC / 125A gG lub bezpiecznika 1200VDC / 40A typ C.

Dane techniczne:

  • Klasa ochrony: T1 T2
  • Wykonanie: warystorowe
  • Przyłącza max: 35mm2
  • Maksymalne napięcie pracy: Ucpv 1200 V DC
  • Prąd próbny: In(8/20) 20 kA
  • Prąd max: Imax(8/20) 40 kA
  • Prąd impulsowy: Iimp(10/350) 7kA
  • Napięciowy poziom ochrony: Up <4,5kV
  • Temperatura składowania: -30/+70°C
  • Temperatura otoczenia pracy: -30/+50°C
  • Klasa szczelności: IP 20

Dane produktowe

Dane techniczne

Sposób montażu
Szyna montażowa DIN 35 mm
Rozmiar
3 moduły
Maksymalne napięcie instalacji fotowoltaicznej [V]
1200
Najwyższe napięcie trwałej pracy DC [V]
1200
Liczba biegunów
3
Zdolność gaszenia prądu następczego [kA]
40
Klasa ochronności
Typ 1+2
Sygnalizacja zadziałania na urządzeniu
Optyczny
Poziom ochrony [kV]
4,5
Znamionowe napięcie DC [V]
1200
Prąd udarowy (10/350) [kA]
7
Maksymalny poziom ochrony L-N [kV]
4.5000
