Ogranicznik przepięć B+C Typ 1+2 DC, RST Solar PV T1+T2 G 1000V DC 641402

Twoja cena:
IlośćRabatCena brutto

Opis produktu


Seria RST Solar do ochrony fotowoltaicznych systemów zasilania dostępna jest w postaci ograniczników typu 1+2 oraz typu 2. Produkty dedykowana są dla instalacji o napięciu Ucpv do 1000 V. Ograniczniki wykonane są w obudowach z wymiennymi modułami ochronnymi, w konfiguracji Y, z sumującym elementem iskiernikowym (GDT), który eliminuje prąd upływu IPE. Taka konfiguracja zapewnia bardzo wysoką trwałość całego układu i skuteczną ochroną zabezpieczanych urządzeń systemu PV.

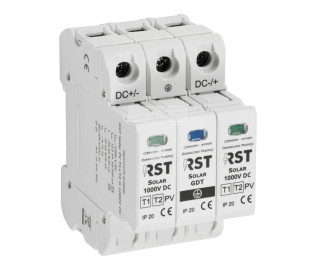

RST Solar PV T1+T2 G 1000V DC

Ogranicznik przepięć typu 1+2 do ochrony obwodów stałoprądowych instalacji fotowoltaicznych o napięciu do 1000 V DC. Konfiguracja trójmodułowa typu Y z iskiernikiem GDT względem zacisku uziemiającego. Budowa tego typu, całkowicie ogranicza prąd upływu do PE. Odpowiedni dla wszelkiego rodzaju instalacji, także tych, w których LPS jest bezpośrednio połączony z konstrukcją paneli PV. Chroni przed prądami pioruna Itotal (10/350 µs) o wartościach szczytowych do 12,5 kA.

Właściwości:

- zastosowanie: ochrona przed częściowymi prądami pioruna, przepięciami indukowanymi

- poziom ochrony: LPL III - IV / LPS klasy III - IV

- miejsce stosowania: skrzynki łączeniowe paneli PV, ochrona inwerterów, granica stref LPZ 0/1

- odporność na prąd pioruna Itotal = 12,5 kA (10/350 µs)

- napięciowy poziom ochrony Up < 4,75 kV

- wymienne moduły ochronne

- bezpotencjałowe styki sygnalizacji uszkodzenia (opcja - wersja FM)



Dane produktowe


Dane techniczne

CN
10005585
Znamionowe napięcie DC [V]
1000
Sygnalizacja zadziałania na urządzeniu
Optyczny
Klasa ochronności
Typ 1+2
Prąd udarowy (10/350) [kA]
25
Poziom ochrony [kV]
3,5
Rozmiar
3 moduły
Sposób montażu
Szyna DIN

Dane logistyczne

Ean
5903818901000
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
