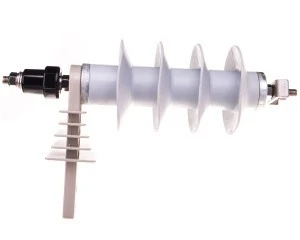

Ogranicznik przepięć ASM 18N+A+W3 18kV 63-811690-181
Ogranicznik przepięć ASM 18N+A+W3 18kV 63-811690-181 to zewnętrzne urządzenie ochronne średniego napięcia przeznaczone do zabezpieczenia izolacji urządzeń elektroenergetycznych przed przepięciami piorunowymi i łączeniowymi; wykonany w technologii warystorów z tlenku cynku i obudowie z silikonu LSR.
Cechy techniczne
- Napięcie znamionowe AC: 22,5 kV
- Napięcie trwałej pracy AC: 18 kV
- Model: Bez ekranu
- Wysokość: 286 mm
- Droga upływu: 610 mm
- Zakres temperatur pracy: -55°C do +55°C
- Element czynny: wielowarstwowe warystory z tlenku cynku (ZnO) zapewniające nieliniową charakterystykę I–V
- Obudowa: silikon LSR o właściwościach hydrofobowych, zwiększająca odporność na warunki atmosferyczne i ograniczająca ryzyko przeskoków
- Zasada działania: przyrost prądu przy wzroście napięcia ogranicza wartości przepięć przekazywanych do chronionych urządzeń
Zastosowanie produktu
- Ochrona izolacji transformatorów, przekładników i innych urządzeń średniego napięcia przed przepięciami piorunowymi i łączeniowymi
- Montaż w stacjach transformatorowych jako ogranicznik przepięć z funkcją pomocniczego izolatora
- Zewnętrzne linie i instalacje średniego napięcia wymagające odprowadzania przepięć przy zachowaniu odporności na warunki atmosferyczne
- Wskazówki montażowe: instalować możliwie blisko chronionego obiektu; stosować krótkie, solidne połączenia przewodowe; zapewnić zgodność z procedurami kontroli po instalacji
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Jak prawidłowo zamontować ogranicznik ASM 18N+A+W3 18kV 63-811690-181?
Montaż należy wykonać możliwie blisko chronionego urządzenia, zapewniając krótkie i solidne połączenia elektryczne. Po zamocowaniu przeprowadzić kontrolę styków i wykonać testy kontrolne zgodnie z instrukcją producenta.
