Ogranicznik przepięć klasy T1T2 (B+C) 1P 6 kA
VCX -

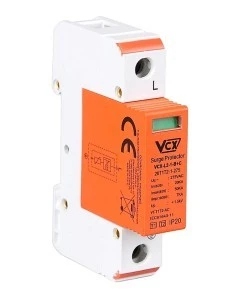

VCX B+C 1P 6kA
✔️ Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu TN-S, TN-C, IT.
✔️ Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być w miejscach wprowadzeń instalacji elektrycznej do budynku.
✔️ Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.
✔️ Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.
✔️ Stosowanie modułowych ochronników przepięć VCX-L2-B+C klasy T1 T2 nie wymaga używania dławików odsprzęgających.
✔️ Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.
✔️ Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).
Zestaw składa się z
- 1szt. ogranicznik przepięć VCX B+C 1P 6kA
Opis techniczny
- Klasa ochrony: T1, T2
- Ilość biegunów: 1
- Wykonanie: warystorowe
- Przyłącza max: 35mm2
- Maksymalne napięcie pracy: Uc 275V AC
- Prąd próbny: In(8/20) 25 kA
- Prąd max: Imax(8/20) 50 kA
- Prąd impulsowy: Iimp(10/350) 6kA
- Napięciowy poziom ochrony: Up <1,5kV
- Temperatura składowania: -30/+70°C
- Temperatura otoczenia pracy: -30/+50°C
- Klasa szczelności: IP 20
Wymiary:
- Szerokość: 18mm
- Głębokość: 62mm
- Głębokość bez przedniej części montażowej: 50mm
- Wysokość tylnego otworu: 35mm
Schemat podłączeń
✅ Ochronnik posiada zintegrowane zabezpieczenie termiczne - nie wymaga dodatkowego dobezpieczenia. W przypadku jego zastosowania rekomenduje się użyć wkładki bezpiecznikowej topikowej 125A gG lub bezpiecznika 40A typ C.
✅ Modułowe ochronniki przepięć VCX-L1-B+C 6 kA zostały pozytywnie przebadane przez Biuro Badań ds. Jakości Stowarzyszenia Elektryków Polskich (BBJ SEP)
