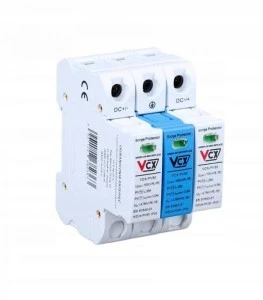

OCHRONNIK FOTOWOLTAICZNY DC BC 3P 1000V isk.GAZOWY

VCX-50PV-B+C klasy T1T2 Iimp (Itotal) = 12,5kA – to ochronnik który jest zbudowany z wykorzystaniem specjalnego warystora (MOV) o dużym przepływie oraz iskiernika gazowego (GDT). Dlatego, użycie jednego lub dwóch warystorów może spełnić standardy, dla osiągnięcia wyników których których inni producenci potrzebują zastosować wiele warystorów. Użycie mniejszej ilości warystorów powoduje zmniejszenie wielkości ochronnika.

Ochronnik VCX-50PV-B+C klasy T1T2 12,5kA wyposażony jest w warystory (MOV) w modułach DC+ i DC– oraz iskiernik gazowy (GDT) w module PE, co skutecznie eliminuje problem starzenia się iskiernika pod wpływem tzw. prądu upływu i prądu roboczego.

DANE TECHNICZNE:

• Klasa ochrony: T1 T2
• Wykonanie: WATYSTOROWO-ISKIERNIKOWE (MOV+GDT+MOV)
• Przyłącza max: 35mm2
• Znamionowe napięcie pracy: Un 1000V DC
• Maksymalne napięcie pracy: Uc 1060 V DC
• Prąd próbny: In(8/20) 25 kA
• Prąd max: Imax(8/20) 50 kA
• Prąd impulsowy: Iimp(10/350) 12,5kA
• Napięciowy poziom ochrony: Up <4,75kV
• Temperatura składowania: -30/+70°C
• Temperatura otoczenia pracy: -30/+50°C
• Klasa szczelności: IP 20
