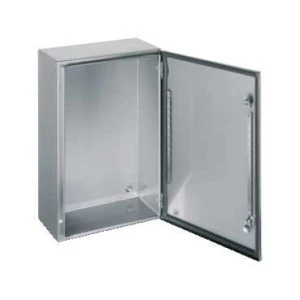

Obudowa S3X 800x600x250mm IP66 bez płyty montażowej NSYS3X8625
Obudowa S3X 800x600x250 mm to wisząca obudowa panelowa wykonana ze stali nierdzewnej, przeznaczona do ochrony aparatów elektrycznych i elektronicznych w środowiskach przemysłowych. Stanowi rozwiązanie ochronne dla układów sterowania, rozdzielnic i elementów automatyki, zarówno w instalacjach zewnętrznych, jak i wewnętrznych.
Cechy techniczne
- Wymiary zewnętrzne: 800 x 600 x 250 mm (wys. x szer. x gł.).
- Materiał: stal nierdzewna; powierzchnia wykończona metodą Scotch‑Brite, odporna na korozję.
- Stopień ochrony: IP66 — ochrona przed pyłem oraz silnymi strumieniami wody; uszczelnienie zgodne z wymaganiami szczelności.
- Odporność mechaniczna: klasa IK10 typowa dla serii S3X.
- Konstrukcja: jednoczęściowy korpus z pełnymi drzwiami; drzwi z możliwością odwracalnego otwierania.
- Zamek: jeden mechanizm z ryglowaniem dwupunktowym (dwupunktowy zamek).
- Płyta montażowa: brak płyty montażowej w zestawie (produkt dostarczany bez płyty montażowej).
- Montaż: przeznaczona do montażu ściennego; konstrukcja umożliwia instalację w przestrzeniach zewnętrznych.
- Kompatybilność akcesoriów: możliwość instalacji elementów dodatkowych serii (szyny DIN, systemy zarządzania kablami, oświetlenie wewnętrzne itp.).
- Waga: ok. 22,474 kg (dane katalogowe dla wersji PanelSeT S3X o tych wymiarach).
- Zestawialność: obudowa konstruowana jako modułowa względem systemu serii S3X.
- Zastrzeżenia montażowe: nie jest to obudowa przystosowana do montażu 19" rack; brak drzwi przeszklonych i drzwi tylnych w standardowym wykonaniu.
- Normy: konstrukcja zgodna z wymogami typowymi dla obudów przemysłowych (np. IEC 62208 dla konstrukcji szkieletowych).
Zastosowanie produktu
- Obudowa do instalacji sterowania i automatyki przemysłowej — panele sterujące, falowniki, przekaźniki.
- Stacje pomiarowe i rozdzielnie zewnętrzne — aplikacje wymagające ochrony przed warunkami atmosferycznymi.
- Przemysł chemiczny i spożywczy — środowiska o podwyższonych wymaganiach antykorozyjnych (stosowanie stali nierdzewnej).
- Instalacje wodociągowo‑kanalizacyjne, uzdatnianie wody, pompownie — obudowa do montażu przy urządzeniach polowych.
- Miejsca wymagające łatwego utrzymania czystości oraz odporności na strumienie wody i pył (np. instalacje zewnętrzne i hale produkcyjne).
