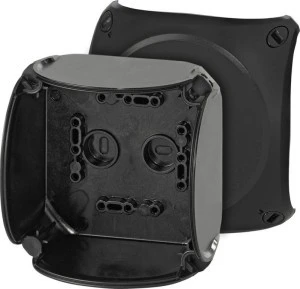

Obudowa pusta EB IP 66 104x104x70mm czarna II klasa ochronności EB 04 B 62000244
Obudowa pusta EB 04 B 62000244 to zamknięcie z poliwęglanu przeznaczone do budowy rozdzielnic niskonapięciowych i osłony urządzeń elektronicznych; oferuje stopień ochrony IP66 i II klasę ochronności, możliwość montażu na płycie montażowej lub szynie nośnej.
Cechy techniczne
- Wymiary obudowy: 104 × 104 × 70 mm; wymiary montażowe: 83 × 83 × 55 mm.
- Napięcie znamionowe izolacji Ui = 1500 V.
- Maksymalna moc tracona do odprowadzenia Pde = 4,5 W przy różnicy temperatur 40 K.
- Klasa ochronności: II (podwójna izolacja).
- Stopień ochrony: IP66 — ochrona przed pyłem oraz silnymi strugami wody.
- Materiał: poliwęglan odporny na warunki atmosferyczne; kolor: czarny (RAL 9011).
- Zakres temperatur pracy: -25 °C do +70 °C.
- Wilgotność względna: maks. 50% przy 40 °C lub 100% przy 25 °C.
- Montaż: na płycie montażowej lub na szynie nośnej.
- Norma odniesienia: IEC 62208.
Zastosowanie produktu
- Obudowa do budowy i konfiguracji rozdzielnic niskonapięciowych oraz modułowych układów sterowania.
- Osłona przekaźników, modułów elektronicznych i złącz w instalacjach wewnętrznych oraz zewnętrznych wymagających IP66.
- Montaż wewnątrz szaf i na panelach: montaż bezpośredni na płycie montażowej lub na szynie nośnej przy wykorzystaniu wymiarów montażowych 83×83×55 mm.
- Zastosowanie przy temperaturach pracy od -25 °C do +70 °C i zmiennych warunkach wilgotności zgodnie z parametrami.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy obudowa wymaga połączenia ochronnego (PE)?
Obudowa ma II klasę ochronności (podwójna izolacja), co oznacza, że sama obudowa nie wymaga połączenia ochronnego PE; w przypadku montowanych wewnątrz urządzeń wymagających uziemienia należy wykonać połączenia ochronne zgodnie z wymaganiami tych urządzeń.
- Czy obudowa nadaje się do zastosowań zewnętrznych?
Tak — stopień ochrony IP66 i materiał z poliwęglanu odporny na warunki atmosferyczne umożliwiają stosowanie na zewnątrz tam, gdzie wymagana jest ochrona przed pyłem i silnymi strugami wody, przy zachowaniu podanych zakresów temperatur i wilgotności.
