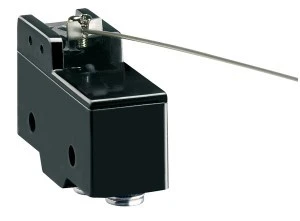

Mikrowyłącznik z dźwignią prętową długość pręta 168,3mm zestyki 1R 1Z zaciski śrubowe KSL3V

Mikrowyłącznik z dźwignią prętową.

Długość dźwigni (pręta) 168,3mm

Zestyki 1NO+1NC, przyłącza śrubowe.

Charakterystyka robocza

– Maksymalna częstość załączeń: 240 cykli/min.

– Prędkość przełączania: 0,01...1m/s

– Szybkość uruchamiania: 0,05...1m/s

– Trwałość elektryczna: 500 000 cykli

– Trwałość mechaniczna: 20 milinów cykli

– Znamionowy prąd termiczny umowny Ith: 15A

– Przewodność styków: 10mA/5V

– Przeznaczenie według IEC/EN/BS 60947-5-1: A600 P300

– Obciążenie w AC15: 240VAC 3A

– Znamionowe napięcie izolacji Ui: 250VAC

– Rezystancja styków: <15mΩ

– Obudowa: termoplastyczny polimer

– Siła robocza:

• KSA1...KSA4 i KSB: 2,5N

• KSA9 i KSC3: 1,5N

• KSC1: 1N

• KSC2 i KSL2: 1,3N

• KSC9: 1,7N

• KSL1: 6,4N

• KSL3: 0,1N

– Moment obrotowy dokręcania:

• śruba mocująca głowicy M12: 4,9...6,9Nm

• mocowanie wyłącznika: 0,6...1Nm

• zaciski zestyków: 0,7...1Nm

– Warunki otoczenia:

• temperatura pracy: -25...+70°C

• temperatura składowania: -40...+70°C

• stopień zanieczyszczenia: 3

• stopień ochrony: IP00 lub IP20 z osłoną zacisków.

Certyfikaty i normy - uzyskane certyfikaty: c us, EAC.

Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 61058-1, UL508, CSA C22.2 nr 14. cURus “rozpoznane przez UL” dla Kanady i USA jako komponenty.
