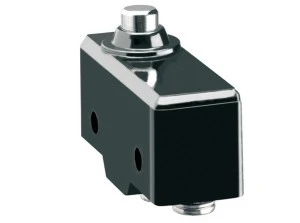

Mikrowyłącznik z trzpieniem metalowym wciskanym.
Trzpień niski.
Zestyki 1NO+1NC, przyłącza śrubowe.
Charakterystyka robocza
– Maksymalna częstość załączeń: 240 cykli/min.
– Prędkość przełączania: 0,01...1m/s
– Szybkość uruchamiania: 0,05...1m/s
– Trwałość elektryczna: 500 000 cykli
– Trwałość mechaniczna: 20 milinów cykli
– Znamionowy prąd termiczny umowny Ith: 15A
– Przewodność styków: 10mA/5V
– Przeznaczenie według IEC/EN/BS 60947-5-1: A600 P300
– Obciążenie w AC15: 240VAC 3A
– Znamionowe napięcie izolacji Ui: 250VAC
– Rezystancja styków: <15mΩ
– Obudowa: termoplastyczny polimer
– Siła robocza:
• KSA1...KSA4 i KSB: 2,5N
• KSA9 i KSC3: 1,5N
• KSC1: 1N
• KSC2 i KSL2: 1,3N
• KSC9: 1,7N
• KSL1: 6,4N
• KSL3: 0,1N
– Moment obrotowy dokręcania:
• śruba mocująca głowicy M12: 4,9...6,9Nm
• mocowanie wyłącznika: 0,6...1Nm
• zaciski zestyków: 0,7...1Nm
– Warunki otoczenia:
• temperatura pracy: -25...+70°C
• temperatura składowania: -40...+70°C
• stopień zanieczyszczenia: 3
• stopień ochrony: IP00 lub IP20 z osłoną zacisków.
Certyfikaty i normy - uzyskane certyfikaty: c us, EAC.
Zgodne z normami: IEC/EN/BS 60947-1, IEC/EN/BS 60947-5-1, IEC/EN/BS 61058-1, UL508, CSA C22.2 nr 14. cURus “rozpoznane przez UL” dla Kanady i USA jako komponenty.
