Magistrala RS485 Bramka DALI‑2 ‑ FD2G14

IT, GSM

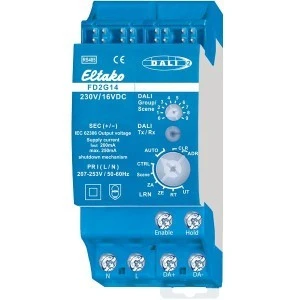

Bramka DALI-2, dwukierunkowa. Tylko 1 W strat w trybie gotowości. Certyfikat DALI-2. DALI-2 to najnowsza generacja standardu DALI z rozszerzonym zakresem funkcji. Urządzenia DALI-2 zawierają również wszystkie poprzednie funkcje DALI i dlatego są kompatybilne wstecz. Urządzenie modułowe do montażu na szynie DIN-EN 60715 TH35. 2 moduły = 36 mm szerokości, 58 mm głębokości. Podłączenie do magistrali Eltako-RS485. Okablowanie krosowe magistrali i zasilanie ze zworką. Działanie w połączeniu z FAM14. Napięcie zasilania 230V/50Hz na zaciskach N i L. Napięcie zgodne z IEC 62386 dla urządzeń DALI jest dostarczane na zaciskach DA +/-. Prąd wyjściowy 200mA/max. 250mA. Czas narastania załączenia maks. 250 ms. W przypadku zwarcia zasilacz wyłącza napięcie zasilania. Dostępny jest mechanizm cyklicznych prób włączenia. Na FD2G14 można obsługiwać do 64 urządzeń DALI i DALI-2 oraz 64 czujników DALI-2, biorąc pod uwagę dostępny prąd FD2G14. Dzięki bramce FD2G14 urządzenia DALI są sterowane za pomocą telegramów czujników EnOcean. Można sterować grupami 0-15 i wysyłać komendy rozgłoszeniowe. Dodatkowo można sterować scenami DALI 0-15. Instalacje DALI, które mają być w pełni kontrolowane za pomocą F2DG14, muszą być skonfigurowane w grupach 0-15. Ocena czujników DALI-2 może być konfigurowana i aktywowana za pomocą PCT14. Komunikaty zdarzeń DALI-2 mogą być interpretowane i wysyłane na magistralę RS485 za pomocą terminala Hold. Umożliwia to wysyłanie danych do sieci radiowej Enocean za pomocą FTD14. F2DG14 wewnętrznie zapisuje wartość ściemniania dla każdej z grup 0-15 i dostarcza tę wartość jako sprzężenie zwrotne. Generowane są telegramy zwrotne. F2DG14 zajmuje 16 adresów urządzeń BR14. Sprzężenia zwrotne adresów urządzeń odpowiadają wartościom ściemniania grup DALI 0-15 w kolejności rosnącej. Sygnały zwrotne mogą być konwertowane przez PCT14 dla każdej pojedynczej grupy z telegramu wartości ściemniania (%) na telegram przycisku (ON/OFF). Siłowniki BR14 mogą być następnie aktywowane przez sygnały sprzężenia zwrotnego. F2DG14 pełni funkcję urządzenia nadrzędnego DALI i zasilacza DALI. Przełączniki obrotowe mogą uczyć tylko przyciski dla grup 0-8 i scen DALI 0-9. Telegramy aktywacyjne dla grup 9-15 i scen 10-15 są możliwe tylko poprzez wpisy w PCT14. F2DG14 może być używany jako urządzenie jednokanałowe F2DG14-Broadcast. Jest to definiowane podczas nadawania adresu urządzenia. Ważne: Przyciski bezprzewodowe zawsze wymagają dwukrotnego kliknięcia, gdy są przyuczane ręcznie w F2DG14. CLR wymaga tylko pojedynczego kliknięcia. Przycisk kierunku lub przycisk uniwersalny o identycznym identyfikatorze i identycznym przycisku może zostać zaprogramowany kilka razy w różnych grupach. Ostatnio wybrana grupa jest zawsze ważna. Dlatego przycisk może przełączać tylko jedną grupę lub nadawać do wszystkich grup. Można również wuczyć jeden FBH na grupę. W przypadku ręcznego wuczania zawsze zależy to od jasności. Za pomocą PCT14 można również ustawić próg jasności. Czas opóźnienia wyłączenia po niewykryciu ruchu można ustawić razem w minutach (1 ... 60) dla urządzeń FBH wszystkich grup. Domyślnie są to 3 minuty.
