Łuk pionowy korytka 90 stopni 200x60 RBV 620 F FS 7007063

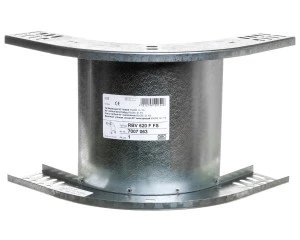

Łuk pionowy RBV 620 F FS 7007063 to element systemu prowadzenia kabli przeznaczony do pionowych zmian kierunku instalacji kablowych o kącie 90° w dół; stosowany w kombinacji z korytkami o wymiarach 200×60 mm. Produkt umożliwia bezpieczne prowadzenie i zabezpieczenie wiązek kablowych przy zachowaniu zalecanego promienia gięcia.
Cechy techniczne
- Model: Zintegrowany łącznik (RBV 620 F FS 7007063)
- Typ: łuk pionowy 90° (pionowy opadający)
- Wymiary korytka: szerokość 200 mm × wysokość 60 mm
- Promień wewnętrzny: 120 mm (zapewnia zgodność z wymogami minimalnego promienia gięcia kabli)
- Materiał: stal (nie jest stalą nierdzewną, wykończenie zgodne z przeznaczeniem systemu)
- Perforacja boczna: tak (umożliwia montaż opasek, zaczepów lub dodatkowych elementów mocujących)
- Perforacja montażowa w części dolnej: nie
- Model szerokorozpiętościowy: nie
- System utrzymania sprawności ogniowej (E30/E90): nie
Zastosowanie produktu
- Pionowe przejścia kablowe w instalacjach przemysłowych, handlowych i budownictwie użyteczności publicznej, gdzie wymagane jest skierowanie trasy kablowej w dół o 90°.
- Łączenie z korytkami o przekroju 200×60 mm w ramach systemów prowadzenia kabli; współpraca z elementami montażowymi wykorzystującymi boczną perforację.
- Prowadzenie wiązek kablowych z zachowaniem minimalnego promienia gięcia (promień 120 mm) dla ochrony izolacji i optymalizacji rozkładu przewodów.
- Montaż w miejscach wymagających stałego i sztywnego połączenia z korytkami przy użyciu zintegrowanego łącznika; niezalecany do zastosowań wymagających deklarowanej odporności ogniowej E30/E90.
- W przypadku instalacji z dużym obciążeniem kablowym lub specjalnymi wymaganiami montażowymi należy przewidzieć dodatkowe wzmocnienia i zgodne z projektem elementy nośne.
