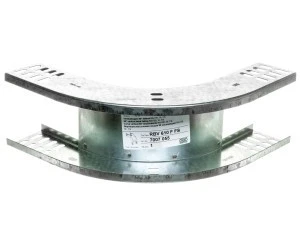

Łuk pionowy korytka 90 stopni 100x60 RBV 610 F FS 7007055
Łuk pionowy RBV 610 F FS 7007055 to element systemu koryt kablowych przeznaczony do zmiany kierunku prowadzenia trasy kablowej w pionie o 90° dla korytek o wymiarach 100x60 mm; stosowany w instalacjach budowlanych i przemysłowych do prowadzenia przewodów energetycznych, sterowniczych i telekomunikacyjnych.
Cechy techniczne
- Wymiary nominalne: szerokość korytka 100 mm, wysokość korytka 60 mm.
- Kąt zgięcia: 90° — zmiana kierunku: pionowy opadający.
- Promień wewnętrzny: 120 mm, zapewniający kontrolowany promień gięcia przewodów.
- Materiał: stal (powłoka antykorozyjna zgodna ze standardami wykonania dla systemów koryt kablowych).
- Perforacja boczna: tak — ułatwia mocowanie opasek, uchwytów i prowadzenie dławic.
- Perforacja montażowa w części dolnej: nie — montaż odbywa się przez boki i zintegrowany łącznik.
- Model: zintegrowany łącznik — szybkie łączenie z odcinkami korytek systemowych bez dodatkowych łączników zewnętrznych.
- Nie jest wykonany ze stali nierdzewnej i nie jest wersją szerokorozpiętościową.
- Brak systemu utrzymania sprawności działania E30/E90 w czasie pożaru (produkt bez deklarowanej klasy ogniowej).
- Montaż: element systemowy — elementy montażowe i łączniki należy zamawiać osobno zgodnie z wymaganiami instalacji.
Zastosowanie
- Prowadzenie pionowych odcinków trasy kablowej przy przejściach między kondygnacjami i w studzienkach rozdzielczych.
- Instalacje przemysłowe, elektroenergetyczne i automatyki, gdzie wymagane jest kontrolowane ułożenie kabli przy zmianie kierunku w pionie.
- Systemy koryt kablowych kompatybilne z serią RBV — montaż w ciągach koryt o przekroju 100x60 mm.
- Zastosowanie tam, gdzie konieczne jest użycie perforacji bocznej do mocowania uchwytów, opasek kablowych i dławic.
- Stosować z odpowiednimi elementami montażowymi i mocującymi dobranymi do podłoża oraz parametrów kabli (promień gięcia 120 mm ułatwia zachowanie wymagań producentów przewodów).
