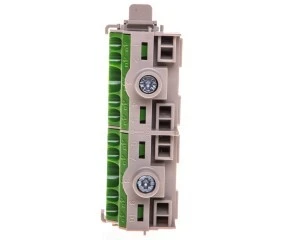

Listwa zaciskowa PE na szynę 80 A 2x25mm2 + 8x4mm2 Cu zielono-szara FC PE 10 26001205
Listwa zaciskowa FIXCONNECT-PE-FC PE 10 przeznaczona do połączeń przewodu ochronnego (PE), montowana na standardowej szynie DIN. Umożliwia podłączenia dużych przewodów wtykowych (2 x 25 mm²) oraz mniejszych przewodów śrubowych (8 x 4 mm²), stosowana w rozdzielnicach i instalacjach maszynowych.
Cechy techniczne
- Prąd znamionowy: 80 A
- Konfiguracja zacisków: 2 × 25 mm² (zaciski wtykowe) + 8 × 4 mm² (zaciski śrubowe)
- Minimalny przekrój przewodu: 1,5 mm²; maksymalny przekrój: 25 mm²
- Materiał przewodzący: miedź (Cu)
- Liczba biegunów: 1; łączna liczba podłączeń: 10
- Montaż: na szynie DIN
- Osłona izolacyjna przed dotykiem: tak
- Moment dokręcania zacisku (dla zacisków śrubowych): 2 Nm
- Wymiary (H × W × D): 43 × 86 × 30 mm; masa netto: 0,058 kg
Zastosowanie produktu
- Punkty przyłączeniowe przewodu ochronnego PE w rozdzielnicach i szafach sterowniczych
- Kontynuacja przewodu ochronnego w instalacjach maszynowych i przemysłowych
- Połączenia, w których wymagane są zarówno duże wtykowe przyłącza przewodów (25 mm²), jak i wielokrotne mniejsze przyłącza śrubowe (4 mm²)
- Stosowanie jako szyna PE do rozgałęzień i uziemień w instalacjach niskiego napięcia
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy moment dokręcania 2 Nm dotyczy wszystkich punktów zaciskowych?
Moment dokręcania 2 Nm odnosi się do zacisków śrubowych (8 × 4 mm²). Dwa przyłącza 25 mm² są realizowane jako zaciski wtykowe i nie wymagają dokręcania tak jak zaciski śrubowe.
