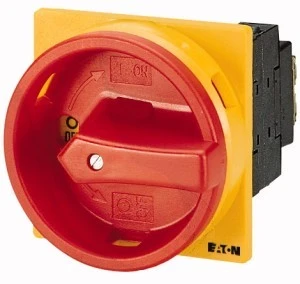

Łącznik krzywkowy 6P 1Z 1R 20A 6.5kW T0-4-15682/EA/SVB 019892
Kompletny łącznik krzywkowy serii T0 o konstrukcji 6-biegunowej przeznaczony do rozłączania i zabezpieczania obwodów z prądem znamionowym 20 A; konstrukcja z napędem obrotowym montowanym na drzwiach zapewnia integrację z panelem frontowym.
Cechy techniczne
- Liczba biegunów: 6; przeznaczony do rozłączania wielofazowych obwodów.
- Znamionowy prąd ciągły Iu: 20 A.
- Znamionowy warunkowy prąd zwarciowy Iq: 6 kA.
- Znamionowa moc pracy: AC-3, 400 V — 5,5 kW; AC-23, 400 V — 5,5 kW.
- Maksymalne znamionowe napięcie pracy Ue: 690 V AC.
- Stopień ochrony części czołowej: IP65 — możliwość montażu na drzwiach panelu w warunkach zapylonych i wilgotnych.
- Połączenie obwodu głównego: połączenie śrubowe; konstrukcja kompletnego urządzenia w obudowie.
- Styki pomocnicze: 1 zwierny (NO), 1 rozwierny (NC); brak styków przełącznych.
- Wyposażenie: mechanizm ryglujący (możliwość blokady), napęd obrotowy na drzwi.
- Funkcje: może pełnić rolę wyłącznika awaryjnego, rozłącznika głównego oraz rozłącznika serwisowego.
- Montaż: odpowiedni do montażu czołowego centralnie na drzwiach szafy.
Zastosowanie produktu
- Panele sterownicze i rozdzielnice przemysłowe jako rozłącznik główny i serwisowy.
- Montaż na drzwiach szaf sterowniczych do izolacji zasilania podczas konserwacji.
- Aplikacje napędowe i obwody silnikowe do około 5,5 kW w układach AC-3/AC-23.
- Instalacje wymagające IP65 na froncie panelu oraz możliwości blokady mechanicznej dla procedur bezpieczeństwa.
- Zastosowania, gdzie wymagane są śrubowe przyłącza i prosty napęd obrotowy na drzwiach szafy.
