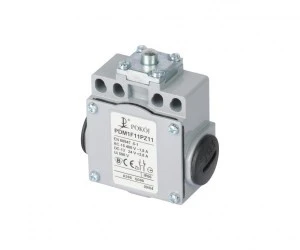

Łącznik krańcowy popychacz stalowy 1no+1nc PDM1F11PZ11 A37‑5650
- Producent:POKÓJ SE
- Seria produktu:PDM1
- Indeks producenta:A37-5650
- Indeks TIM:1115-292AA-PJ016
- Kategoria:Wyłączniki krańcowe
- Ocena:
Cena:
Łączniki krańcowe typu PDM1 przeznaczone są do pracy w układach sterowniczych, kontrolnych i pomiarowych, np. w obrabiarkach, osprzęcie technologicznym w przemyśle spożywczym, w maszynach pakujących itp. Korpus wykonany jest z metalu, a precyzyjne wykonanie zapewnia dobre uszczelnienie. Głowice napędowe są zamienne i mogą być montowane w jednej z czterech możliwych pozycji. Wyjątkiem są głowice: F51, 52, 71, które mogą być stosowane w jednej z dwóch możliwych pozycji. Umożliwiają one skuteczne przełączenie zestyków działających niezależnie (migowo) lub zależnie.
DANE TECHNICZNE
- Napięcia znamionowe łączeniowe Ue: AC: 24/120/240V 50/60Hz; DC: 24/125/250V
- Prądy znamionowe łączeniowe Ie: AC: 10/6/3/1,8A, DC: 2,8/0,55/0,27A
- Kategoria użytkowania: AC-15, DC-13
- Napięcie znamionowe udarowe wytrzymywane Uimp: 6kV
- Stopień ochrony (IEC 60529): IP66
- Zabezpieczenie zwarciowe (typ i max. wartości danych znam. urządz. zabezpieczającego) Ue<500V a.c. Bi-Wts: 10A
- Prąd cieplny umowny łącznika w powietrzu Ith (IEC 60947-5-1) 0<40°C: 10A
- Zabezpieczenie przeciw wstrząsom elektrycznym (IEC 60536): Klasa II
- Temperatura otoczenia: -25...+70 °C
- Max. częstość przestawień: 3600 cykli/h
- Oporność stykowa: 25mΩ
- Przekrój przewodów przyłączeniowych: 1 lub 2 x 0,75÷2,5mm2
- Pozycja montażu: dowolna
- Materiał obudowy: metal
- Normy: IEC 60947-5-1, EN 60947-5-1, EN 50047
Dane techniczne
CN
8536 50 07
Funkcja przełączająca
Styk migowy
Znamionowy prąd pracy Ie dla DC-13, 230 V [A]
0,27
Odpowiednie dla zastosowań związanych z bezpieczeństwem
Ze wskaźnikiem stanu
Rodzaj połączenia elektrycznego
Przepust kablowy PG
Kategoria ochrony przeciwwybuchowej dla pyłów
Brak
Rodzaj konstrukcji obudowy
Prostopadłościan
Wymuszone rozłączanie
Rodzaj elementu przełączającego
Popychacz kopułkowy
Wyjście elektroniczne
Znamionowy prąd pracy Ie dla AC-15, 24 V [A]
10
Znamionowy prąd pracy Ie dla DC-13, 24 V [A]
2,8
Wysokość czujnika [mm]
74,5
Temperatura otoczenia w warunkach roboczych [°C] od
-25
Liczba styków rozwiernych
1
Liczba styków przełącznych
0
Położenie elementu przełączającego
Inne
PKWiU
27.33.11.0
Znamionowy prąd pracy Ie dla AC-15, 230 V [A]
3
Materiał obudowy
Metal
Powłoka obudowy
Lakierowanie
Rodzaj interfejsu z funkcji bezpieczeństwa
Brak
Kategoria ochrony przeciwwybuchowej dla gazów
Brak
Obudowa zgodna z normą
Stopień ochrony (IP)
IP66
Liczba styków pomocniczych bezpieczeństwa
0
Rodzaj interfejsu
Brak
Znamionowy prąd pracy Ie dla AC-15, 125 V [A]
6
Znamionowy prąd pracy Ie dla DC-13, 125 V [A]
0,55
Szerokość czujnika [mm]
59
Długość czujnika [mm]
32
Temperatura otoczenia w warunkach roboczych [°C] do
70
Liczba styków zwiernych
1
Obudowa zgodnie z normą
Inne
Dane logistyczne
Ean
5902626142032
Szerokość opakowania [mm]
80
Waga z opakowaniem [kg]
0.26
Wysokość opakowania [mm]
40
Długość opakowania [mm]
110
Typ przesyłki - dla 1 jednostki sprzedażowej
Paczka
