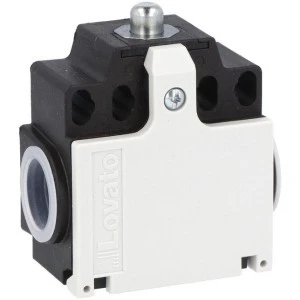

Krańcówka Wyłącznik krańcowy z trzpieniem wciskanym 10A (styki wolnoprzełączajce 1NO+1NC) IP65 seria K LOVATO

Lovato Electric KCA1L11

Dane techniczne:

• Producent: Lovato Electric
• Symbol: KCA1L11
• Seria produktu: KCA (seria K)
• Przeznaczenie produktu: trzpień wciskany
• Materiał obudowy: termoplastyczny polimer
• Materiał trzpienia: stop cynku i aluminium
• Rodzaj zestyków: 1NO+1NC, wolnoprzełączające
• Prąd termiczny umowny Ith: 10 A
• Oznaczenie wg PN-EN 60947-5-1: A600 / Q600
• Znamionowe napięcie izolacji Ui: 690 V
• Znamionowe napięcie udarowe Uimp: 6 kV
• Klasa izolacji: II
• Wkładka bezpiecznikowa: Class/A (bezpiecznik bezzwłoczny 10 gG/SC)
• Prędkość przełączania: min. 0,5 m/s; maks. 1,5 m/s
• Rezystancja na pole (średnia wartość): <10 mΩ
• Montaż głowic roboczych: blokująca wkładka bagnetowa
• Momenty dokręcania maks.: montaż przełącznika: 2,5 Nm; zacisk zestyków: 0,8 Nm; montaż śrubowy pokrywy korpusu: 0,8 Nm
• Przekrój przewodu: 1,5–2,5 mm² (AWG 16–14)
• Podłączenie przewodów: samozwalniający zacisk śrubowy
• Wejście przewodu: wejście z gwintem M20 po bokach
• Trwałość mechaniczna: <10 000 000 cykli
• Operacje mechaniczne: 3600 cykli/h
• Temperatura pracy: −25…+70°C
• Temperatura składowania: −40…+70°C
• Stopień ochrony IP: zacisków IP20; obudowy korpusu IP65
• Stopień zanieczyszczenia: 3
• Zgodność: CSA C22.2 n° 14; EN 50047; IEC/EN 60204-1; IEC/EN 60947-1; IEC/EN 60947-5-1; UL508
• Certyfikaty: CCC; cULus; EAC
• Klasyfikacja ETIM: ETIM 8.0, EC000030 – Wyłącznik krańcowy
