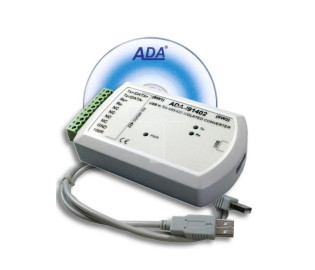

Konwerter USB na RS485 / RS422 ADA-I91402-1-2


Twoja cena:450,39 złbrutto

Porównaj
Do schowka
Zapytaj o produkt
Drukuj

Opis produktu


Konwerter USB na RS485 / RS422 ADA-I91402-1-2 - zasilany z portu USB konwerter interfejersów USB na RS-485 / RS-422 z optoizolacją, bez ingerencji w format danych jakie są przesyłane.

Informacje o produkcie:

Konwerter ADA-I91402 jest urządzeniem typu Plug & Play, dzięki czemu jest automatycznie wykrywany przez system Windows po podłączeniu go do gniazda USB konwertera. Przenosi sygnały RX,TX i dwa dodatkowe RTS, CTS lub DTR, DSR wybierane mikroprzełącznikiem SW2. Konwerter ADA-I91402 do komunikacji z innym urządzeniem wykorzystuje linie transmisji danych: RX+,RX-,TX+/DATA+,TX-/DATA- (RS-485/422), CTS+/DSR+,CTS-/DSR-,RTS+/DTR+,RTS-/DTR- (RS-422) W konwerterze ADA-I91402 istnieje możliwość zapętlenia sygnałów DTR z DSR lub RTS z CTS. Do swego działania konwerter wykorzystuje zasilanie z portu USB komputera, wspiera asynchroniczną transmisję danych RS-485/422 z prędkością do 921600 bps (sterowniki dla prędkości standardowych) / 1500000 bps (sterowniki dla prędkości Profibus). Zastosowanie kabla USB z wtykiem typu A umożliwia proste połączenie z komputerem. Od strony RS-485/422 wyposażony jest w rozłączne złącza śrubowe. Konwerter posiada wbudowane zabezpieczenie przeciwprzepięciowe interfejsu RS-485/422, optoizolację między interfejsem USB a RS-485/422 na poziomie 2,5kV= oraz izolację galwaniczną na poziomie 1kV= lub 3kV= w zależności od wersji wykonania. Razem z konwerterem ADA-I91402 dostarczane są sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym Windows: 98, ME, NT, 2000, XP, 2003, Vista, 7, 2008, 8, 8.1, 10 dodatkowy port COM.

Dane techniczne:

  • Zamiana standardu USB na RS-485/RS-422,
  • Obsługa USB1.1 i USB 2.0,
  • Wirtualny port szeregowy,
  • Obsługiwany format danych: -liczba bitów danych 7 lub 8; -kontrola parzystości: brak, parzysty, nieparzysty, znacznik, space; -liczba bitów stopu: 1 lub 2,
  • Przenoszone sygnały: RX, TX, dodatkowo RTS, CTS lub DTR, DSR (wersja 2-x) konfigurowane mikroprzełącznikiem SW2,
  • Prędkości transmisji danych STANDARD ( bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600, 14400, 19200, 38400, 57600, 115200, 230400, 460800, 921600,
  • Mapowane prędkości transmisji danych dla PROFIBUS ( bps): 300, 600, 1200, 1800, 2400, 4800, 7200, 9600,19200, 93750(230400) , 187500(460800), 500000(921600), 1500000(14400).
  • Możliwość mapowania innych prędkości transmisji danych,
  • Przeźroczystość dla protokołów MODBUS, DNP, PROFIBUS i inne,
  • Praca na magistrali RS485/RS422 2-przewodowej (2W) i 4-przewodowej (4W),
  • Wbudowane rezystory terminujące magistralę RS485/RS422 o wartości 120ohm podłączane mikroprzełącznikiem SW1,
  • Polaryzacja magistrali RS485/RS422 typu MASTER lub SLAVE wybierana mikroprzełącznikiem SW1
  • Zasilanie konwertera z portu USB komputera,
  • Optoizolacja między interfejsem USB a RS-485/RS-422 w torze sygnałowym 2,7kV=,
  • Izolacja galwaniczna między interfejsem USB a RS-485/RS-422 w torze zasilania 1kV= lub 3kV=(w zależności od wersji),
  • Przyłączenie magistrali RS-485/RS-422 skrętką przez rozłączne złącza śrubowe o przekroju 1mm2,
  • Podłączenie interfejsu USB do portu komputera poprzez kabel typu USB-AA,
  • Wymiar obrysu obudowy ( Dł x Sz x G) 91mm x 57mm x 21mm

W zestawie:

  • Konwerter USB na RS485 / RS422 ADA-I91402-1-2
  • płytka CD-R ze sterownikami dla systemu Windows
  • kabel USB-AA
  • instrukcja obsługi
  • deklaracja CE

Konwerter USB na RS485 / RS422 ADA-I91402-1-2 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:

  • W systemach automatyki kolejowej,
  • W systemach automatyki przemysłowej,
  • W systemach telemechaniki,
  • W systemach kontroli dostępu,
  • Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
  • W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.

Dane techniczne


Ean
Separacja galwaniczna
Dwukierunkowy
Prędkość transmisji [kBit/s]
Rodzaj połączenia strony pierwotnej
Interfejs strony wtórnej
Rodzaj połączenia strony wtórnej
Znamionowy pobór energii elektrycznej [mA]
Interfejs strony pierwotnej
