Konwerter USB na 1-WIRE ADA-I911W umożliwia podłączenie wielu układów z interfejsem 1-WIRE takich jak: układy do pomiaru temperatury, zegary czasu rzeczywistego, pamięci EPROM, przetworniki A/C, itp. do wspólnej magistrali 1-WIRE. Przejście z interfejsu 1-WIRE na interfejs USB w ADA-I911W zapewnia kontroler magistrali 1-WIRE oraz kontroler USB. Zwalnia to użytkownika od zagłębiania się w dość skomplikowany protokół 1-WIRE.
Konwerter umożliwia więc monitorowanie i/lub sterowanie układami 1-WIRE poprzez interfejs USB w komputerze klasy PC wyposażonym w odpowiednie oprogramowanie. Firma CEL-MAR udostępnia przykładowe oprogramowanie do wizualizacji pomiarów temperatury o nazwie Lämpömittari autorstwa Timo Sara-aho. Program współpracuje z układami do pomiaru temperatury np. DS18S20.
W konfiguracji ustawień programu Lämpömittari, w sekcji MicroLAN należy użyć adaptera o symbolu DS9097U.

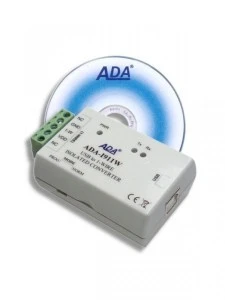

ADA-I911W wyposażony jest w żeńskie gniazdo USB typu B do podłączenia interfejsu USB oraz w listwę zacisków śrubowych dla skrętkowych połączeń magistrali 1-WIRE. ADA-I911W zasilany jest z portu USB.
Razem z konwerterem ADA-I911W dostarczamy sterowniki, które po zainstalowaniu tworzą w systemie operacyjnym Windows 98, ME, NT, 2000, XP, 2003, Vista, 7, 2008 dodatkowy port COM. Port ten o kolejnym wolnym numerze np. COM3 może być używany jak standardowy port COM. Nie jest to jednak rzeczywisty port istniejący w komputerze tylko wirtualny tworzony w systemie Windows, dlatego niektóre programy działające pod DOS i odwołujące się do tego porty COM mogą działać nieprawidłowo.
Dane techniczne:
- Konwersja USB na 1-WIRE,
- Konwertowane sygnały: RX,TX,
- Możliwość pracy na magistrali MicroLAN,
- Możliwość programowania pamięci EPROM na magistrali 1-WIRE (wersja 2-X),
- Prędkość transmisji na magistrali 1-WIRE: - standard do 16,3 kbps, – overdrive do 142 kbps,
- Prędkość transmisji wirtualnego portu COM (na USB) : 9600 bps (standardowa), 19200 bps, 57600 bps, 115200 bps obsługiwane przez adapter DS9097U,
- Zasilanie z portu USB,
- Izolacja galwaniczna miedzy interfejsem USB a 1-WIRE 1 kV= lub 3kV= (opcja),
- Optoizolacja miedzy interfejsem USB a 1-WIRE w torze sygnałowym ~3kV=,
- Przyłączenie interfejsu USB przez gniazdo USB typu B,
- Przyłączenie magistrali 1-WIRE przez złącza śrubowe,
- Obudowa z tworzywa ABS,
- Wymiary obrysu obudowy (DŁ x SZ x G) 65mm x 50mm x 27mm.
Konwerter USB na 1-WIRE ADA-I911W-1-2 Cel-Mar jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:
- W systemach automatyki kolejowej,
- W systemach automatyki przemysłowej,
- W systemach telemechaniki,
- W systemach kontroli dostępu,
- Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
- W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
