Konwerter RS‑232 na RS‑485 / RS‑422 ADA‑1040‑1‑1‑23‑3

Konwerter RS-232 na RS-485 / RS-422 ADA-1040-1-1-23-3 - zasilany napięciem 10-24-30 V DC konwerter interfejersów RS232 na RS-485 / RS-422 z optoizolacją, bez ingerencji w format danych jakie są przesyłane.

Informacje o produkcie:

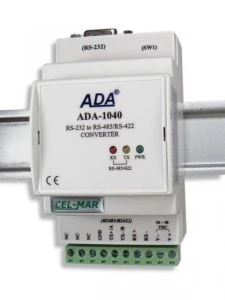

Konwerter RS-232 na RS-485 / RS-422 ADA-1040-1-1-23-3 umożliwia łączenie na odległość do 1200 m ze sobą urządzeń takich jak sterowniki PLC, przetworniki pomiarowe, czujniki, kasy fiskalne czy wagi elektroniczne, które standardowo wyposażone są standardowo w port komunikacyjny RS232, mający ograniczenia w długości linii transmisyjnej do 15 m. Standard RS485/RS422 pozwala na łączenie ze sobą urządzeń oddalonych o 1200m. Nie wymaga do swego działania zasilania z portu RS232, wspiera asynchroniczną transmisję danych RS232 z szybkością do 230,4 kbps przez jedną lub dwie pary skrętek interfejsu RS485/RS422. ADA-1040 wyposażony jest w żeńskie gniazdo DB-9F do podłączenia interfejsu RS232 oraz w listwę nierozłącznych lub rozłącznych zacisków śrubowych dla skrętkowych połączeń magistrali RS485/RS422 i zasilania. Złącze DB-9F interfejsu RS232 w konwerterze wykonane jest jako DCE, co pozwala na podłączenie konwertera z innym urządzeniem RS232 za pomocą kabla przedłużacza RS232 (typowy kabel do podłączenia modemu) bez wykonywania przeplotu Tx z Rx, RTS z CTS, DTR z DSR. Do działania konwerter ADA-1040 wykorzystuje sygnały Rx, Tx i masę GND a w wersji rozszerzonej dodatkowo sygnały DTR, DSR wprowadzone przez gniazdo DB-9F. Izolacja galwaniczna na poziomie 1kVDC lub 3kV/DC oraz optoizolacja 5kVDC w torze sygnałowym separuje interfejs RS232 konwertera od interfejsu RS485/422. Chroni urządzenie podłączone do portu RS232 od przepięć powstających na magistrali RS485/422 i w obwodzie zasilającym. Ochronę przeciwprzepięciową na każdej linii RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.

Dane techniczne:

• Praca na magistrali 2 lub 4 przewodowej w trybie punk-punkt i wielopunktowym,
• Konwersja sygnałów TX, RX na standard RS485/RS422,
• Konwersja sygnałów dodatkowych DTR i DSR na standard RS422,
• Praca do 32 urządzeń na magistrali RS485,
• Szybkość transmisji danych do 230,4 kbps,
• Automatyczne sterowanie przepływem danych na magistrali RS485,
• Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
• Dowolny format bajtu określony specyfikacją interfejsu RS232,
• Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane o mocy min. 2W,
• Optoizolacja między interfejsem RS232 a RS485/RS422 w torze sygnałowym 5kV=,
• Izolacja galwaniczna między interfejsem RS232 a zasilaniem 1kV= lub 3kV=,
• Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach interfejsu RS422/485.
• Połączenie skrętką o przekroju do 2.5 mm2 przez złącza śrubowe,
• Złącze DB-9F do połączenie kablem interfejsu RS232 z komputerem PC, sterownikiem, kasą fiskalną,
• Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
• Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN EN 50022,
• Wymiary obudowy (Sz x Wy x Gł) 53mm x 90mm x 62 mm,

W zestawie:

• Konwerter RS-232 na RS-485 / RS-422 ADA-1040-1-1-23-3
• rezystory terminujące Rt=120 ohm (2 szt)
• instrukcja obsługi

Konwerter RS-232 na RS-485 / RS-422 ADA-1040-1-1-23-3 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:

• W systemach automatyki kolejowej,
• W systemach automatyki przemysłowej,
• W systemach telemechaniki,
• W systemach kontroli dostępu,
• Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
• W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
