BC-500 to bezhalogenowy kabel komunikacyjny dedykowany do magistrali szeregowej EIA/RS-485. Charakteryzuje się niską pojemnością, która umożliwia utrzymanie wysokich prędkości transmisji przy dużych odległościach. Jest wykorzystywany w sieciach opartych na protokołach takich jak BACnet MS/TP, Linknet, MODbus RTU, itp.
Specyfikacja:
- Producent: CAE DATA
- Indeks: ET2563
- Rodzaj przewodu: BC-500
- Liczba i średnica żył: 1 x 2 x 1,7 mm (1x2xAWG24)
- Przybliżona średnica zewnętrzna: 5,1 mm
- Napięcie nominalne: 300 V
- Rezystancja: 86,5 Ω/km
- Impedancja: 120 Ω
- Pojemność (żyła/żyła): 42 pF/m
- Pojemność (żyła/ekran): 75 pF/m
- Prędkość propagacji: 66% C
- Minimalny promień gięcia: 8 x średnica
- Temperatura eksploatacji: (-10°C) do (+70°C)
- Reakcja na ogień: klasa Eca
- Przybliżona masa przewodu: 28 kg/km

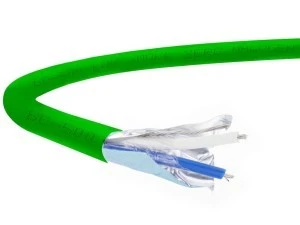

Budowa przewodu:
- Żyły: miedziane, ocynowane, splecione (7x0,2mm)
- Znakowanie: jedna skręcona para biało-niebieska
- Izolacja: polietylen PE
- Ekran ogólny: aluminium/poliester (pokrycie 100%) oraz cynowany miedziany oplot (pokrycie 80%)
- Powłoka zewnętrzna: bezhalogenowa LSZH (Low Smoke Zero Halogen)
- Kolor powłoki: zielony
Właściwości:
- Pewna i wydajna transmisja
- Niska pojemność
- Bezhalogenowa osłona LSZH
- Wysoka wytrzymałość mechaniczna
- Skuteczny, dwuwarstwowy ekran eliminujący zakłócenia
- Komunikacja na duże odległość
- Wysoka klasa reakcji na ogień Eca
Certyfikaty i normy:
- EN 50575:2014+A1:2016 (norma zharmonizowana)
- IEC 60754-1/2
- IEC 61034-1/2
- IEC 60332-1 (odporność na ogień)
Standard transmisji danych RS485
RS-485 jest standardem transmisji danych przeznaczonym do wielopunktowych linii transmisyjnych. W przeciwieństwie do innych norm, które są zazwyczaj kompletnymi specyfikacjami, standard RS-485 definiuje jedynie wymagania pod względem charakterystyk elektrycznych. W przeciwieństwie do doskonale znanego z komputerów osobistych RS-232, RS-485 jest o wiele mniej znany, powstał on w latach 80 i szybko znalazł zastosowanie w aplikacjach zarówno typowo przemysłowych, medycznych oraz użytkowych. Podstawową topologią w standardzie RS-485 jest magistrala z transmisją w trybie pół-dupleksowym, gdzie nadawanie i odbiór danych są realizowane naprzemiennie.
