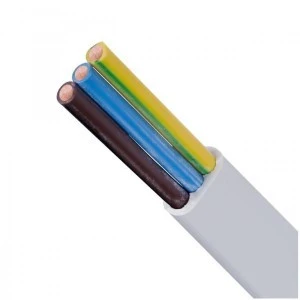

Kabel instalacyjny płaski EL‑Instal HP+ HDHp 3x1,5mm2 biały 450/750V bezhalogenowy B2ca drut Eltrim /100m/

Kabel instalacyjny płaski EL-Instal HP+ HDHp 3x1,5mm2 biały 450/750V bezhalogenowy B2ca drut Eltrim

Przewody płaskie instalacyjne HDHp (odpowiednik YDYp) o żyłach miedzianych jednodrutowych o izolacji bezhalogenowej nierozprzestrzeniającej płomienia (HFFR) i powłoce bezhalogenowej nierozprzestrzeniającej płomienia (HFFR), z żyłą ochronną (żo), na napięcie znamionowe 450/750V, klasa reakcji na ogień CPR: B2ca-s1,d0,a1.

Zastosowanie: w obiektach o podniesionych wymaganiach przeciwpożarowych: hotele, szpitale, teatry itp., przewód do układania na stałe, do montażu pod i na tynku, w cegle i w betonie, z wyjątkiem betonu sprężonego i wibrowanego, w suchych i wilgotnych pomieszczeniach; stosowanie na zewnątrz tylko pod warunkiem osłony przed działaniem bezpośrednich promieni słonecznych i warunków atmosferycznych.

Dane techniczne:

• Producent: Eltrim
• Model: EL-Instal HP+ 750
• Indeks: WCH3E03E00ADI0J
• Rodzaj przewodu: HDHp (bezhalogenowy odpowiednik YDYp)
• Konstrukcja kabla: 3G1,5 mm²
• Napięcie znamionowe: 450/750 V
• Napięcie próby: 2,5 kV AC
• Min. promień gięcia: 10xØ
• Grubość izolacji (znamionowa): 0,7 mm
• Grubość powłoki (znamionowa): 1,2 mm
• Wymiar zewnętrzny (obliczeniowy): 5,2x10,8 mm
• Max. rezystancja żyły roboczej w temp. 20°C: 12,1 Ω/km
• Waga kabla (przybliżona): 111 kg/km

Budowa:

• Żyły: wg. PN-EN 60228:2007 - miedziane, jednodrutowe klasy 1
• Kolory żył: wg. PN-HD 308 S2:2007 - żółto-zielony, niebieski, brązowy
• Izolacja: materiał bezhalogenowy HFFR typ TI7 wg PN-EN-50363-7
• Powłoka: materiał bezhalogenowy HFFR typ TM7 wg PN-EN-50363-8
• Kolor powłoki: biały

Właściwości:

• Norma / Standard: ZN-ELT-40/2018
• Samogasnący wg: PN-EN 60332-1-2:2010/A1:2016; PN-EN IEC 60332-3-24:2018
• Klasa reakcji na ogień wg CPR: B2ca-s1,d0,a1
• Zawartość halogenowodorów: PN-EN 60754-1:2014-11
• Kwasowość i konduktywność: PN-EN 60754-2:2014-11 pH≥4,3; cond. ≤ 10mS/mm
• Gęstość dymu: PN-EN 61034-2:2010/A1:2014-02
• Max. temp. żyły podczas pracy przewodu: 70°C
• Max. temp. na powierzchni przewodu: 70°C
• Max. temp. żył roboczych przy zwarciu: 160°C
• Najniższa dopuszczalna temp. kabli przy ich układaniu bez podgrzewania: +5°C
• Składowanie: max 40°C
• Po ułożeniu na stałe, praca dopuszczalna w temp.: -30°C do +70°C
