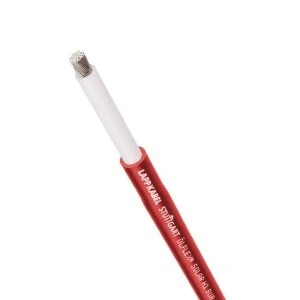

Kabel fotowoltaiczny OLFLEX SOLAR H1 BUR 1x4 RD 38115813 H1Z2Z2-K /bębnowy/
Jednożyłowy kabel fotowoltaiczny przeznaczony do stałego prowadzenia na zewnątrz i łączenia modułów PV z instalacją DC. Stosowany w instalacjach dachowych i naziemnych wymagających odporności na promieniowanie UV oraz szeroki zakres temperatur pracy.
Cechy techniczne
- Konfiguracja: 1 żyła, przekrój żyły 4 mm2, typ: okrągły, klasa żyły 5 (giętki).
- Napięcie znamionowe: U / U0 = 1000 V (przeznaczony do aplikacji DC w systemach fotowoltaicznych).
- Izolacja i powłoka: podwójna izolacja (szczegóły materiałowe nieokreślone), kolor izolacji: czerwony; zewnętrzna powłoka: typ zgodny z wymaganiami PV.
- Temperatura pracy: ułożony na stałe od -40 °C do +120 °C; do połączeń ruchomych od -25 °C do +90 °C.
- Właściwości mechaniczne: średnica zewnętrzna ok. 5,6 mm, masa ok. 40 kg/km; odporność na uszkodzenia mechaniczne i zwarcia zgodnie z wymaganiami instalacji PV.
- Bezpieczeństwo pożarowe i materiały: klasa reakcji na ogień CPR Dca; nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2; bezhalogenowy zgodnie z EN 50267-2-2; niska emisja dymów (EN 61034-2): nie.
- Konstrukcja: brak żyły ochronnej, brak ekranu; identyfikacja żyły kolorystyczna.
- Zgodności: IEC 62930, EN 50618; zgodność z dyrektywą RoHS (ograniczenie substancji niebezpiecznych).
- Odporność środowiskowa: przeznaczony do stałego użytkowania na zewnątrz, odporny na promieniowanie UV i warunki atmosferyczne.
Zastosowanie produktu
- Połączenia moduł–moduł i moduł–string w instalacjach fotowoltaicznych (dachowych i naziemnych).
- Przewodzenie DC do falowników, skrzynek rozdzielczych i złączy combiner box.
- Instalacje narażone na warunki atmosferyczne i promieniowanie UV, wymagające pracy w szerokim zakresie temperatur.
- Aplikacje, gdzie wymagana jest konstrukcja giętka oraz zgodność z normami PV i CPR.
