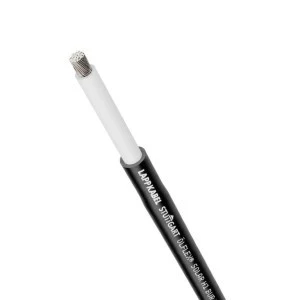

Kabel fotowoltaiczny OLFLEX SOLAR H1 BUR 1x4 BK 38115806 H1Z2Z2-K /bębnowy/
OLFLEX SOLAR H1 BUR 1x4 BK to jednożyłowy kabel fotowoltaiczny do instalacji DC o napięciu znamionowym 1000 V, dostarczany na bębnie. Przeznaczony do stałego układania na zewnątrz w systemach PV łączących moduły słoneczne z inwerterami oraz do połączeń ruchomych w instalacjach fotowoltaicznych.
Cechy techniczne
- Liczba żył: 1; znamionowy przekrój żyły: 4 mm2; klasa żyły: 5 (giętki).
- Napięcie znamionowe U / U0: 1000 V / 1000 V — przeznaczony do obwodów DC systemów fotowoltaicznych.
- Zakres temperatur: ułożony na stałe: -40 °C do +120 °C; do połączeń ruchomych: -25 °C do +90 °C.
- Odporność na promieniowanie UV i działanie ozonu — zaprojektowany do stałej eksploatacji na zewnątrz.
- Izolacja i powłoka: specyfikowane przez producenta (w dokumentacji określone jako 'Inne'); kolor izolacji: czarny.
- Bezhalogenowy (EN 50267-2-2): tak; klasa reakcji na ogień (CPR): Dca; nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2.
- Brak ekranu i brak żyły ochronnej; identyfikacja żyły: kolor.
- Wymiary i masa: przybliżona średnica zewnętrzna ~5,6 mm; przybliżona waga ~60 kg/km.
- Właściwości eksploatacyjne: długotrwała trwałość projektowa – co najmniej 25 lat w warunkach instalacji PV (zgodnie z dokumentacją producenta).
- Nie jest olejoodporny zgodnie z EN 60811-2-1; emisja dymu niska: nie.
Zastosowanie produktu
- Połączenia między modułami fotowoltaicznymi a stringami oraz inwerterami DC/AC w instalacjach PV — do układania na zewnątrz.
- Połączenia ruchome w trakcie montażu i konserwacji, zgodnie z dopuszczalnym zakresem temperatur pracy dla połączeń ruchomych.
- Instalacje dachowe i naziemne wymagające kabli o odporności na UV i ozon oraz spełniających wymogi reakcji na ogień klasy Dca.
- Stosowanie tam, gdzie wymagana jest giętka konstrukcja przewodu (klasa żyły 5) oraz izolacja w kolorze czarnym do zastosowań zewnętrznych.
