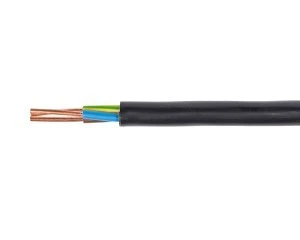

Kabel energetyczny YKY 3x10 żo 0,6/1kV (bębnowy)
Kabel YKY 3x10 żo 0,6/1kV bębnowy to przewód energetyczny przeznaczony do przesyłu i rozdziału energii elektrycznej w instalacjach stałych. Stosowany jest wewnątrz i na zewnątrz budynków oraz dopuszczony do układania bezpośrednio w ziemi; wariant bębnowy ułatwia rozkładanie na trasach kablowych.
Cechy techniczne
- Typ: YKY (NYY-J/0); liczba żył: 3 zasadnicze + żyła ochronna (oznaczenie „żo”); przekrój żyły: 10 mm2
- Materiał żył: miedź (Cu), kształt żyły: okrągły, klasa żyły: 1 (jednodrutowy)
- Izolacja żył: PVC; powłoka zewnętrzna: PVC, kolor czarny
- Napięcie znamionowe: U0 = 0,6 kV, U = 1 kV
- Temperatury pracy: dopuszczalna temperatura kabla ułożonego na stałe od -5°C do 70°C; maksymalna temperatura żyły w normalnej pracy 70°C; temperatura żyły przy zwarciu do 160°C
- Minimalny promień zginania: 10 × średnica zewnętrzna (przybliżona średnica zewnętrzna 15,2 mm ⇒ min. promień ≈ 152 mm)
- Przybliżona masa: 481 kg/km; przybliżona średnica zewnętrzna: 15,2 mm
- Brak pancerza i powłoki ołowianej; brak ekranu; identyfikacja żył: kolor
- Reakcja na ogień: klasa Eca (zgodnie z wymaganiami dla kabli do budynków); nierozprzestrzenianie płomienia zgodnie z EN 60332-1-2
- Nie jest kabel bezhalogenowy (EN 50267-2-2) ani niskodymny (EN 61034-2) — uwzględnić przy doborze do tras o wymaganiach specjalnych
- Zgodność konstrukcji i parametrów z normami branżowymi (m.in. IEC 60502-1 oraz wymaganiami EN 50575)
Zastosowanie produktu
- Stałe instalacje energetyczne w budynkach: rozdzielnice, tablice i trasy kablowe
- Trasy zewnętrzne oraz układanie bezpośrednio w ziemi w miejscach odpowiednio zabezpieczonych
- Rozprowadzenie zasilania w konstrukcjach przemysłowych i budynkach użyteczności publicznej, tam gdzie wymagany jest przewód z żyłą ochronną
- Montaż i układanie powinny wykonywać wykwalifikowane ekipy instalacyjne; należy zachować minimalny promień gięcia, stosować ochrony przy przejściach przez instalacje gazowe/grzewcze oraz przestrzegać zasad BHP i przepisów przeciwpożarowych
