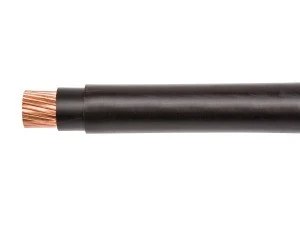

Kabel energetyczny YKY 1x50 0,6/1kV /bębnowy/
Kabel energetyczny YKY 1x50 0,6/1kV na bębnie przeznaczony do przesyłania energii w instalacjach stałych wewnątrz i na zewnątrz budynków oraz do układania w ziemi. Jednożyłowa konstrukcja z miedzi wielodrutowej i izolacją PVC sprawdza się w rozdziale i dystrybucji mocy na poziomie napięcia 0,6/1 kV.
Cechy techniczne
- Napięcie znamionowe: 0,6/1 kV (U0/U).
- Konfiguracja: 1 żyła, przekrój żyły 50 mm2; żyła z miedzi (Cu), klasa 2 — wielodrutowa, kształt okrągły.
- Izolacja i powłoka zewnętrzna: PVC, kolor izolacji czarny.
- Przybliżona średnica zewnętrzna: ≈ 14,1 mm; przybliżona masa: ≈ 561 kg/km.
- Zakres temperatur: dopuszczalna temperatura pracy przy ułożeniu stałym −30 °C do 70 °C; minimalna temperatura układania: −5 °C; maksymalna temperatura żyły podczas pracy: 70 °C.
- Minimalny promień zginania: 10 × średnica zewnętrzna kabla.
- Właściwości pożarowe i odporność na płomień: reakcja na ogień klasa Eca (EN 50575); nierozprzestrzeniający płomienia zgodnie z EN 60332-1-2.
- Brak pancerza, brak powłoki ołowianej, brak ekranu i brak żyły ochronnej — w instalacjach wymagających przewodu PE należy zastosować oddzielny przewód ochronny.
- Zgodność z normami wyrobu: m.in. EN 50575, IEC 60502-1 (parametry konstrukcyjne i elektryczne).
- Forma dostawy: bębnowa (przewód na bębnie ułatwiający rozwijanie podczas montażu).
Zastosowanie produktu
- Rozdział energii i zasilanie odbiorników w instalacjach budynkowych i przemysłowych (jako przewód fazowy o przekroju 50 mm2).
- Bezpośrednie układanie w ziemi — przewidziane do instalacji kablowych ziemnych; w miejscach narażonych na uszkodzenia mechaniczne wymagane dodatkowe zabezpieczenie (rura osłonowa, płyta ochronna itp.).
- Prowadzenie w kanałach kablowych, trasach podziemnych i przewodach ziemnych, a także w instalacjach zewnętrznych i wewnętrznych przy zachowaniu parametrów temperaturowych i minimalnego promienia gięcia.
- Stosowanie w instalacjach stałych, gdzie nie jest wymagana wbudowana żyła ochronna; w instalacjach z wymaganym PE należy przewidzieć odrębny przewód ochronny.
- Montaż i eksploatacja powinny być wykonywane przez wykwalifikowany personel zgodnie z zasadami BHP, normami i wytycznymi montażowymi (m.in. odpowiednie odstępy od instalacji gazowych i grzewczych, łączenia w puszkach i rozdzielniach, zabezpieczenia przeciążeniowe).
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy kabel YKY 1x50 0,6/1kV można układać bezpośrednio w ziemi?
Tak — kabel jest przystosowany do bezpośredniego układania w ziemi, jednak w miejscach narażonych na uszkodzenia mechaniczne (przejścia, skrzyżowania z innymi instalacjami, ciągi komunikacyjne) zaleca się dodatkową rurę osłonową lub inne zabezpieczenie mechaniczne oraz zachowanie wymaganej głębokości ułożenia zgodnie z lokalnymi przepisami.
