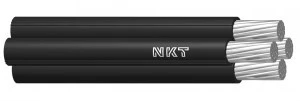

Kabel energetyczny AsXSn 4x70 0,6/1kV /bębnowy/
Kabel energetyczny AsXSn 4x70 0,6/1kV to przewód napowietrzny o czterech żyłach aluminiowych 70 mm2 z izolacją XLPE, przeznaczony do przesyłu energii w sieciach niskiego napięcia i montażu na słupach. Stosowany w liniach napowietrznych trójfazowych i rozdzielczych wymagających odporności na promieniowanie UV.
Cechy techniczne
- Liczba żył: 4
- Znamionowy przekrój żyły: 70 mm2
- Materiał żyły: Aluminium, kształt okrągły, klasa żyły 2 (wielodrutowy)
- Izolacja żył: XLPE (polietylen usieciowany)
- Identyfikacja żył: cyfry
- Napięcie znamionowe: U0 = 0,6 kV, U = 1 kV
- Maksymalna temperatura żyły: 90 °C
- Dopuszczalna temperatura kabla ułożonego na stałe: od -40 °C do 70 °C
- Wytrzymałość na rozprzestrzenianie płomienia: zgodnie z EN 60332-1-2
- Brak pancerza, brak powłoki ołowianej, brak ekranu, brak żyły uziemiającej
- Przybliżona średnica zewnętrzna: 31,5 mm; przybliżona masa: 950 kg/km
Zastosowanie
- Przewód przeznaczony do montażu napowietrznego na słupach w sieciach niskiego napięcia (linie trójfazowe i rozdzielcze).
- Stosowany tam, gdzie wymagana jest odporność na promieniowanie UV i ekspozycja atmosferyczna.
- Montaż i eksploatacja powinny być wykonywane przez wykwalifikowany personel zgodnie z zasadami instalacji napowietrznych.
- Nie przeznaczony do bezpośredniego układania w ziemi ani do zastosowań wymagających pancerza lub powłoki ochronnej bez dodatkowej ochrony mechanicznej.
FAQ - Najczęściej zadawane pytania i odpowiedzi
- Czy kabel AsXSn 4x70 0,6/1kV można układać w ziemi?
Nie. Kabel został zaprojektowany do montażu napowietrznego; brak pancerza i powłoki ochronnej wyklucza stosowanie go do bezpośredniego układania w ziemi bez dodatkowej osłony mechanicznej.
- Jaka jest różnica między maksymalną temperaturą żyły 90 °C a dopuszczalną temperaturą kabla 70 °C?
90 °C odnosi się do krótkotrwałej maksymalnej temperatury żyły, zaś 70 °C to dopuszczalna temperatura pracy kabla przy stałym ułożeniu; przy projektowaniu trzeba uwzględnić oba parametry.
