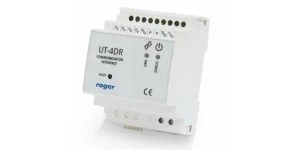

Interfejs (UT‑4DR) ROGER

PRZEZNACZENIE

Interfejs UT-4DR może być wykorzystany do programowania pojedynczego kontrolera dostępu serii PR lub do obsługi sieciowego systemu kontroli dostępu składającego się z wielu kontrolerów podłączonych do magistrali komunikacyjnej RS485. Interfejs UT-4DR zapewnia dwukierunkowy przepływ danych pomiędzy urządzeniami kontroli dostępu a programem zarządzającym PR Master.Oprogramowanie systemu kontroli dostępu RACS 4 zostało przystosowane do współpracy z interfejsem UT-4DR. W czasie konfiguracji systemu w programie PR Master należy wskazać port komunikacyjny (TCP/IP) oraz wybrać typ interfejsu (UT-4DR). W oparciu o te dane program automatycznie dopasuje parametry czasowe transmisji aby zagwarantować skuteczne funkcjonowanie połączenia komunikacyjnego pomiędzy komputerem a zarządzanym systemem.

OPIS

Interfejs UT-4DR umożliwia komunikację z systemem kontroli dostępu RACS 4 za pośrednictwem sieci komputerowej 10/100 BaseT Ethernet. Ponadto, interfejs udostępnia 4 linie, które mogą być skonfigurowane jako wejścia/wyjścia obsługiwane z poziomu przeglądarki sieciowej lub za pomocą komend protokołu Telnet, dzięki czemu istnieje możliwość wykorzystania interfejsu poza systemem kontroli dostępu RACS jako zdalnego portu WE-WY sterowanego za pośrednictwem sieci komputerowej.

CHARAKTERYSTYKA

• Interfejs komunikacyjny IP/Ethernet do systemu RACS
• Konfiguracja z poziomu przeglądarki internetowej
• Praca w sieciach LAN/WAN 100/10Mbit/s Ethernet
• Stały lub dynamiczny adres IP
• 4 linie WE/WY ogólnego przeznaczenia
• Obudowa na szynę DIN 35mm

INTERFEJS RS485-ETHERNET
UT-4DR ROGER

NAJWAŻNIEJSZE CECHY

• Interfejs komunikacyjny IP/Ethernet do systemu RACS
• Konfiguracja z poziomu przeglądarki internetowej
• Stały lub dynamiczny adres IP
• Możliwość wykorzystania interfejsu jako zdalnego portu WE-WY sterowanego za pośrednictwem sieci komputerowej
