Domowa elektrownia off-grid.
Zestaw składa się z 8 paneli monokrystalicznych o mocy 430W każdy, inwertera hybrydowego ESB 7kW-24, zabezpieczenia DC/DC, rozłącznika izolacyjnego oraz kompletnego okablowania o długości 25 metrów zakończonego złączami MC4.
Instalacja off-grid nie wymaga zgłoszenia i akceptacji zakładu energetycznego.
Inwertery solarne serii ESB przeznaczone są do budowy niezależnych systemów zasilania Off-grid 230V opartych o energię pozyskiwaną z paneli PV, sieci energetycznej i akumulatora. Dzięki modułowej konstrukcji i elastycznej konfiguracji inwertery ESB mogą pracować w trybie UPS z ładowaniem akumulatora z paneli PV i/lub sieci energetycznej, mogą również pracować w układach buforowych zasilanych tylko z paneli PV i/lub wspomaganych energią z sieci.
Wyjściowe stabilne sinusoidalne napięcie zasilania 230V (220V,240V) doskonale nadaje się do zasilania wszelkich odbiorników energii elektrycznej, a wbudowany układ wspomagania przeciążeń rozruchowych pozwala na zasilanie odbiorników o dużym prądzie rozruchowym takich jak sprężarki w lodówkach i agregatach.
Konfigurację inwertera oraz sterowanie nim dostępne jest za pomocą intuicyjnego panelu sterowania, który można zainstalować w dogodnym miejscu w odległości do 20m od inwertera.
Nowością w inwerterach serii ESB jest również możliwość sterowania inwerterem za pomocą Smartfona i aplikacji mobilnej zastępującej panel sterowania.
Najważniejszą cechą inwerterów jest możliwość budowy hybrydowych systemów zasilania bez zewnętrznego akumulatora, który ma znaczący wpływ na koszt i niezawodność sytemu oraz opłacalność inwestycji.

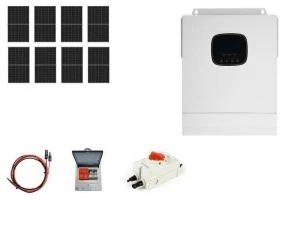

Zestaw zawiera:
- 8 monokrystalicznych paneli PV 430W
- Hybrydowy inwerter solarny ESB 7kW-24
- Zabezpieczenie DC/DC instalacji PV PVP-10 700V/16A
- Rozłącznik izolacyjny DC/DC instalacji PV 32A / 1000VDC
- komplet przewodów 25 metrów ze złączami
Dane techniczne inwertera:
Tryb sieciowy
- Znamionowe napięcie wejściowe: 220/230 Vac
- Zakres napięcia wejściowego: (170 Vac ~ 280 Vac) ±2% // (90 Vac ~ 280 Vac) ±2%
- Częstotliwość: 50 Hz / 60 Hz (auto wykrywanie)
- Zakres częstotliwości: 47±0,3 Hz ~ 55±0,3 Hz (50 Hz) // 57±0,3 Hz ~ 65±0,3 Hz (60 Hz)
- Ochrona przed przeciążeniem / zwarciem : Rozłącznik
- Wydajność: > 95 %
- Czas przełączania: 10 ms (wartość typowa)
- Zabezpieczenie przed prądem wstecznym AC: Tak
- Maksymalna moc ciągła: 7000 VA
Tryb inwertera
- Przebieg napięcia wyjściowego: Czysta sinusoida
- Znamionowa moc wyjściowa (VA): 3500 VA
- Znamionowa moc wyjściowa (W): 3500 W
- Znamionowe napięcie wyjściowe (Vac): 230 Vac
- Tolerancja napięcia wyjściowego: ±5%
- Zakres częstotliwości wyjściowej (Hz): 50 Hz ± 0,3 Hz / 60 Hz ± 0,3 Hz
- Maksymalna sprawność: 90 %
- Ochrona przed przeciążeniem: TAK
- Ochrona wyjścia przed zwarciem: Rozłącznik
- Znamionowe napięcie akumulatora: 24 V
- Zakres napięcia akumulatora: 20 Vdc ~ 33 Vdc ± 0,3 Vdc
- Tryb oszczędzania energii: Obciążenie ≤ 50 W
Ładowanie AC
- Obsługiwany typ akumulatora: kwasowo-ołowiowy lub litowy
- Maksymalny prąd ładowania: 80 A
- Precyzja prądu ładowania: ± 5 A
- Zakres napięcia ładowania: 20 ~ 33 V
- Ochrona przed zwarciem: Rozłącznik oraz bezpiecznik
- Ochrona przed przeładowaniem: Alarm, zatrzymanie po 1 minucie
Ładowanie PV
- Maksymalne napięcie obwodu otwartego PV: 500 V
- Zakres napięcia pracy PV: 120 ~ 500 V
- Zakres napięcia MPPT: 120 ~ 450 V
- Napięcie startowe: 120 V
- Zakres napięcia akumulatora: 20 ~ 33 V
- Zalecana moc obwodu PV: < 4000 W
- Zakres prądu ładowania PV: 0 ~ 80A
- Zabezpieczenie przed zwarciem ładowania: Bezpiecznik
- Zabezpieczenie przed odwrotnym odłączeniem: Tak
Specyfikacja
- Zakres temperatur pracy: -10°C do 55°C
- Zakres temperatur przechowywania: -25°C ~ 60°C
- Zakres wilgotności: 5% do 95%
- Hałas: ≤ 60 dB
- Chłodzenie: Wentylator automatyczny
- Interfejs komunikacyjny: USB / RS485 / CAN / styk bezpotencjałowy
- Wymiary: 390 x 290 x 102 [mm]
- Masa: 7,4 kg
Panel fotowoltaiczny Kingdom Solar KD-M430 N-type 430W
- Moc nominalna Pmax (W): 430
- Tolerancja mocy Pmax Maximum: 0 ~ +3
- Maksymalne napięcie Vmp [V]: 32.38
- Prąd w mocy nominalnej lmp [A]: 13.28
- Napięcie obwodu otwartego VOC [V]: 38.95
- Zabezpieczenie zwarciowe [A]: 25
- Prąd zwarciowy [A]: 13.73
- Wydajność modułu [%]: 21.5
- NOTC: 48°C (+-2)
- Współczynnik temperatury Pmax: -0.29%/C
- Współczynnik temperatury Voc: -0.25%/C
- Współczynnik temperatury Isc: +0.045%/C
- Maksymalne napięcie pracy: 1500VDC
- Temperatura robocza: -40°C +85°C
- Maksymalny prąd zwrotny [A]: 25
- Maks. obciążenie (śnieg/wiatr): 5400 Pa / 2400 Pa
- Ogniwa: Mono 60x180 mm
- Ilość ogniw: 108 (6x18)
- Wymiary modułu [mm]: 1722×1134×30
- Waga [kg]: 21.3
- Szkło: powłoka antyrefleksyjna, 3.2mm szyba, szkło hartowane
- Skrzynka przyłączeniowa: IP68 z 3 diodami bypass
- Przewody: 4mm2, (+)30cm, (-)30cm
- Konektory: MC4-kompatybilne
