HUB RS-485 / RS-422 ADA-4044H-1-23-3


Twoja cena:667,82 złbrutto

Porównaj
Do schowka
Zapytaj o produkt
Drukuj

Opis produktu

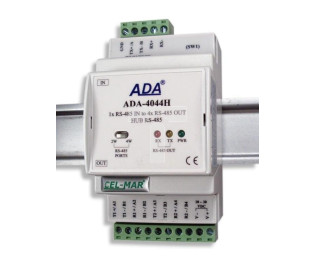

HUB RS-485 / RS-422 ADA-4044H-1-23-3 - zasilany napięciem 10-24-30 V DC HUB RS-485 / RS-422 z optoizolacją i izolacją galwaniczną, bez ingerencji w format danych jakie są przesyłane.

Informacje o produkcie:

HUB RS485 ADA-4044H służy do separacji i przedłużenia magistrali standardu RS485/RS422 o następne odcinki o długość 1200m oraz tworzenie gwiaździstych odgałęzień od głównej magistrali RS485 bez ingerencji w format przesyłanych danych. ADA- 4044H posiada jeden port wejściowy RS485 (RS485-IN) służący do podłączania głównej magistrali oraz cztery niezależne porty wyjściowe (RS485-OUT) dla magistrali dwuprzewodowej lub dwa RS485/422 dla magistrali czteroprzewodowej. Do każdego z portów wyjściowych można podłączyć gałąź magistrali RS485 liczącej po 32 urządzenia. Przełączanie rodzaju portu dokonuje się przełącznikiem “RS-485 PORTS” na panelu frontowym. HUB ADA-4044H może służyć do komunikacji w topologii gwiazdy z oddalonymi od siebie urządzeniami znajdującymi się w różnych lokalizacjach, gdzie prowadzenie magistrali RS485 w topologi łańcucha jest utrudnione lub niemożliwe. Do portów RS485-OUT można podłączyć 64 urządzenia w przypadku magistrali RS485 4-przewodowej, 128 urządzeń w przypadku magistrali RS485 2-przewodowej lub 2 adresowalne urządzenia z interfejsem RS422. ADA-4044H wspiera transmisję danych z szybkością do 230,4 kbps przez cztery lub dwie pary skrętek podłączanych do zacisków śrubowych. Do magistrali dwuprzewodowej RS485 zbudowanej na ADA-4044H można podłączyć urządzenia pracujące w trybie half duplex natomiast do magistrali czteroprzewodowej pracujące w trybie half duplex i full duplex. Mogą to być sterowniki PLC, urządzenia pomiarowe, wagi elektroniczne, kasy fiskalne wyposażone w interfejs RS485 lub RS422 . Ochronę przeciwprzepięciową na każdej gałęzi (linii) RS485/RS422 wykonano na bazie diod przeciwprzepięciowych i bezpieczników.

Dane techniczne:

  • Praca na magistrali 2 lub 4 przewodowej w standardzie RS485/RS422,
  • Cztery porty RS485(2W) dwuprzewodowe lub dwa porty RS485(4W) czteroprzewodowe konfigurowane mikroprzełącznikiem,
  • Możliwość tworzenia topologi gwiazdy na magistrali RS485,
  • Separacja odcinków (gałęzi) magistrali RS485,
  • Wydłużenie magistrali RS485/RS422 o kolejne odcinki (gałęzie) o długości 1200m,
  • Wzmocnienie sygnału interfejsu RS485/RS422,
  • Możliwość podłączenia do portów RS485-OUT 64 urządzeń w przypadku magistrali RS485 4-przewodowej lub 128 urządzeń w przypadku magistrali RS485 2-przewodowej
  • Możliwość podłączenia do portów RS485-OUT 2 adresowalnych urządzeń z interfejsem RS422,
  • Prędkość transmisji danych do 230,4 kbps,
  • Przeźroczystość dla wszystkich protokołów: MODBUS, DNP, PROFIBUS i inne,
  • Zasilanie zewnętrzne od 10 do 30 VDC stabilizowane,
  • Optoizolacja miedzy interfejsem RS485/RS422 (RS485-IN) a RS485/RS422 (RS485-OUT) w torze sygnałowym 3kV=,
  • Izolacja galwaniczna miedzy interfejsem RS485/RS422 (RS485-IN) a zasilaniem 1kV= lub 3kV=,
  • Przyłączenie magistral RS485/RS422 i zasilania skrętką przez złącza śrubowe,
  • Wbudowane zabezpieczenie przeciw zwarciowe i przeciwprzepięciowe na liniach RS485 / RS422,
  • Wbudowane zabezpieczenie przed odwrotnym podłączeniem zasilania,
  • Obudowa zgodna ze standardem DIN 43880 – do montażu w typowych szafkach elektroinstalacyjnych,
  • Obudowa przystosowana do montażu na szynie zgodnej ze standardem DIN35 / TS35,
  • Rozmiar (obrys) obudowy (SZ x W x G) 53mm x 90mm x 62mm.

W zestawie:

  • HUB RS-485 / RS-422 ADA-4044H-1-23-3
  • rezystory terminujące Rt=120 ohm (6 szt)
  • instrukcja obsługi

HUB RS-485 / RS-422 ADA-4044H-1-23-3 jest produkowany w Polsce przez Zakład Informatyki i Elektroniki CEL-MAR Sp. Jawna. Firma specjalizuje się w produkcji kompleksowych rozwiązań w zakresie urządzeń szeregowej transmisji danych (konwertery, separatory itp.). Produkuje niezawodne i niespotykane rozwiązania, które pozwalają integrować urządzenia z różnymi interfejsami w ramach jednej sieci przemysłowej. Konwertery interfejsów RS232, RS485, RS422, Pętli Prądowej (CL), Światłowodu (FO), ETHERNET tworzą warstwę sprzętową integracji sieci. Natomiast konwertery adresowalne, prędkości transmisji i protokołów pozwalają na integrację urządzeń pracujących z różnymi prędkościami transmisji czy protokołami. Urządzenia znalazły zastosowanie:

  • W systemach automatyki kolejowej,
  • W systemach automatyki przemysłowej,
  • W systemach telemechaniki,
  • W systemach kontroli dostępu,
  • Przy łączeniu kas fiskalnych, wag elektronicznych, itp.,
  • W serwisie sterowników, przetworników pomiarowych, kas fiskalnych, wag elektronicznych.
