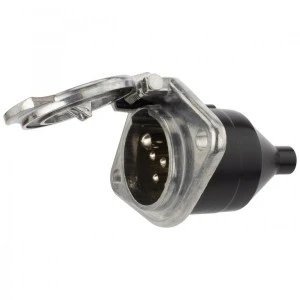

Gniazdo naczepowe typu N (czarne) 7‑pin 24V metalowe

Uniwersalne gniazdo 7-pinowe typu N przeznaczone do podłączenia i zasilania instalacji elektrycznej 24V w naczepach, przyczepach o dużej ładowności i innych pojazdach ciężkich. Zapewnia stałe połączenie instalacji elektrycznej naczepy z pojazdem ciągnącym, gwarantując nieprzerwane działanie dostępnych funkcji (np. oświetlenia).

Złącze 7-pinowe 24V to obecnie najbardziej rozpowszechniony system służący do realizacji połączeń elektrycznych pomiędzy przyczepami i ciągnikami przy zwykłych zastosowaniach. Składa się ze złącza typu N (czarna obudowa) realizującego funkcje oświetleniowe oraz złącza typu S (biała obudowa) realizującego funkcje dodatkowe. Oprócz koloru obudowy złącza odróżniają się także wkładkami wtykowymi i konfiguracją styków.

Najważniejsze cechy:

• Uniwersalne, pasuje do każdego typu naczepy / przyczepy
• Konstrukcja umożliwia łatwy montaż i demontaż
• Zamykane na klapkę chroniącą przed przypadkowym otwarciem i zalaniem w przypadku, gdy przewód nie jest podłączony
• Wytrzymała, odporna na uszkodzenia i warunki atmosferyczne metalowa obudowa
• Metalowe styki gwarantujące poprawne połączenie elektryczne w każdych warunkach
• Konfiguracja styków uniemożliwia pomylenie złączy N i S
• Gumowa osłona zabezpieczająca wnętrze przed zabrudzeniami (nakładana na tył obudowy)
• Wprowadzenie przewodu od tyłu gniazda przez otwór umieszczony w osłonie
• Graficzne oznaczenie przeznaczenia poszczególnych zacisków śrubowych
• Posiada dwa otwory montażowe

Specyfikacja:

• Producent: HYBSZ
• Symbol: GM24N
• Rodzaj: gniazdo naczepowe 7-pin typu N
• Napięcie: 24V
• Złącze: gniazdo 7-pin typu N, złącze męskie z bolcem (czarne)
• Obudowa: metalowa
• Połączenie: skręcane
• Sposób montażu przewodu: zaciski śrubowe ponumerowane
• Otwory montażowe: 2
• Max średnica przewodu (gumowa osłona): 10,3 mm
• Kolor: srebrny
• Długość całkowita: 85 mm
• Średnica złącza: 45 mm
• Rozstaw otworów montażowych: 75 mm
• Waga: 180 g

Schemat 7-pinowego złącza 24V typu N:

• Biegun 1 (31) - Funkcja: masa - Przewód: biały
• Biegun 2 (58L) - Funkcja: światła pozycyjne lewe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po lewej stronie - Przewód: czarny
• Biegun 3 (L) - Funkcja: lewy kierunkowskaz - Przewód: żółty
• Biegun 4 (54) - Funkcja: światła hamowania - Przewód: czerwony
• Biegun 5 (R) - Funkcja: prawy kierunkowskaz - Przewód: zielony
• Biegun 6 (58R) - Funkcja: światła pozycyjne prawe tylne, światła obrysowe i konturowe oraz oświetlenie tablicy rejestracyjnej po prawej stronie - Przewód: brązowy
• Biegun 7 - Funkcja: Kontrola hamulca przyczepy - Przewód: niebieski

Zastosowanie produktów marki HYBSZ:

• przyczepy i przyczepki transportowe
• lawety
• naczepy
• ciągniki siodłowe
• ciężarówki
• przyczepy kempingowe
• kampery
• maszyny rolnicze
• autobusy, autokary
• przemysł motoryzacyjny

Polska produkcja
