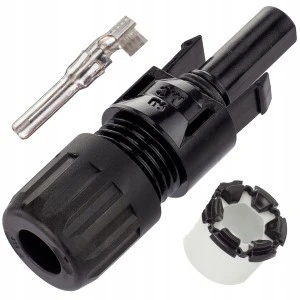

Gniazdo MC4 złącze solarne Konektor na przewód 4‑6mm2 Staubli (Multi‑Contact)

  • Indeks producenta:PV-KBT4/6X-UR
  • Indeks TIM:0001-00015-56751
  • Ocena:
Cena:
5499 szt.
Wysyłka w 24h

Wysokiej jakości oryginalne gniazdo (+) typu MC4 przeznaczone do stosowania na kablu solarnym. Konektory solarne idealnie sprawdzają się przy zastosowaniach w instalacjach fotowoltaicznych, m. in. do połączeń pomiędzy poszczególnymi panelami fotowoltaicznymi.

Prezentowane złącza posiadają certyfikaty TUV-Rheinland, UL, CSA, CQS oraz stopień ochrony IP68 co jest gwarancją wysokiej trwałości i niezawodności w naszych warunkach atmosferycznych.

Niezwykle wysoka jakość wykonania gwarantuje dodatkowo bardzo długą żywotność produktu (do 25 lat).

Charakterystyka:

  • Napięcie pracy: 1000V DC (IEC) / 1500V DC (UL)
  • Prąd znamionowy: 39A (TUV) / 30A (UL)
  • Rodzaj: gniazdo MC4
  • Przekrój przewodów: 4/6mm² (12/10 AWG)
  • Materiał styków: miedź platerowana cyną
  • Izolacja: poliwęglan PC / poliamid PA
  • Połączenie z kablem: zaciskowe (przy pomocy odpowiednich narzędzi)
  • Temperatura pracy (TUV): -40°C do +85°C
  • Palność: odporność zgodna z UL94-V0
  • Stopień ochrony: IP65 (cały czas) / IP68 (1 metr pod wodą przez 1 godzinę)
  • Technologia MULTILAM o wysokiej stabilności długoterminowej, która zapewnia niezmiennie niską utratę wydajności przez cały okres użytkowania złącza

Produkty Stäubli Multi-Contact

Prezentowany konektor jest oryginalnym produktem szwajcarskiej firmy Stäubli Multi-Contact. Został wykonany z najlepszych możliwych komponentów, dzięki czemu cechuje się niezawodnością i wytrzymałością w każdych warunkach. Tańsze zamienniki są produktami o widocznie niższej jakości oraz krótszej żywotności. Zastosowanie oryginalnego rozwiązania gwarantuje bezproblemowe i długie działanie całej instalacji fotowoltaicznej.

Jak rozpoznać oryginalne złącza MC4?

  1. Na obudowie wtyku (-) znajdują się białe napisy: z jednej strony "STOP", a z drugiej "Do not disconnect under load".
  2. Czarny kolor uszczelki wykonanej z poliamidu (PA) o bardzo wysokiej odporności na starzenie termiczne.
  3. Na obudowie gniazda (+) widnieją wytłoczone pierwsze litery nazwy firmy, czyli MC, oraz UR informujące o posiadanym amerykańskim certyfikacie UL.

Stopień ochrony IP65 / IP68 (EN60529)

System IP oznacza stopień ochrony zapewnianej przez obudowy przed dostępem do części niebezpiecznych, wnikaniem obcych ciał stałych, wnikaniem wody oraz system podawania dodatkowych informacji związanych z taką ochroną. Prezentowany produkt posiada następujące właściwości:

  • ochrona przed dostępem do części niebezpiecznych drutem
  • ochrona pyłoszczelna
  • ochrona przed strugą wody (12,5 l/min) laną na obudowę z dowolnej strony - IP65
  • ochrona przed skutkami ciągłego zanurzenia w wodzie (obudowa ciągle zanurzona w wodzie, w warunkach uzgodnionych między producentem i użytkownikiem - 1 metr pod wodą przez 1 godzinę) - IP68

Certyfikaty i normy

Bardzo wysoka jakość produktu została potwierdzona następującymi certyfikatami:

  • Certyfikat TUV-Rheinland, zgodnie z IEC 62852: R60127190
  • Certyfikat TUV-Rheinland, zgodnie z 2PfG2330: R60087448
  • Komponent uznany przez UL, zgodnie z UL 6703: E343181
  • Certyfikat CSA, zgodnie z UL 6703: 250725
  • Certyfikat CQC zgodny z CNCA / CTS0002-2012: CQC16024138286

Specyfikacja techniczna:

  • Producent: Stäubli Multi-Contact
  • Symbol: PV-KBT4/6X-UR
  • Rodzaj: gniazdo MC4
  • Rozmiar przewodu: 4,0 - 6,0 mm² (12 AWG - 10 AWG)
  • Wymiary (długość x średnica Ø): 58 x Ø18,8 mm
  • System złączy / styków: Ø 4 mm / MULTILAM
  • Napięcie pracy (IEC 62852): 1000V DC
  • Napięcie pracy (2Pfg2330): 1500 V DC
  • Napięcie pracy (UL): 1500 V DC
  • Prąd znamionowy TUV (85°C): 39A
  • Prąd znamionowy UL: 30 A
  • Znamionowe napięcie udarowe dla 1000 V DC (TUV): 12 kV
  • Znamionowe napięcie udarowe dla 1500 V DC (TUV): 16 kV
  • Zakres temperatur dla otoczenia (TUV): -40°C do +85°C
  • Zakres temperatur dla otoczenia (UL): -40°C do +75°C
  • Górna temperatura graniczna: 105°C (TUV)
  • Stopień ochrony: IP65 / IP68 @1h (w stanie połączenia)
  • Kategoria przepięć / stopień zanieczyszczenia: CAT III / 3
  • Rezystancja styków w złączu: 0,25 m
  • Klasa bezpieczeństwa: 1000 V DC: II / 1500 V DC: 0
  • Sposób zarabiania: zaciskanie
  • Materiał wykonania styków: miedź platerowana cyną
  • Izolacja: poliwęglan PC / poliamid PA
  • Klasyfikacja ogniowa: UL94-V0
  • Odporność na amoniak (według DLG): 1500 h, 70°C / 70%RH, 750 ppm
  • Badanie korozyjne w mgle solnej, 6 stopień dotkliwości: IEC 60068-2-52
