| Producent |
ASTAT |
| Kod producenta |
SVG10 |
| Seria |
ASTec |
| Moc znamionowa [kVar] |
10 |
| Prąd fazowy [A] |
14,4 |
| Częstotliwość |
50 / 60 Hz ± 3 Hz |
| Porty komunikacyjne |
RS485 |
| Napięcie znamionowe [V] |
400 ±10% |
| Wykonanie |
Naścienne |
| Ekran dotykowy |
Tak |
| Kompensacja harmonicznych |
Od 2-giej do 13-tej z możliwością wyboru poszczególnych harmonicznych |
| Kompensacja mocy biernej |
Indukcyjnej i pojemnościowej (do zadanego cosφ) |
| Odpowiedź całkowita [ms] |
<10 |
| Częstotliwość przełączania [kHz] |
20 |
| Chłodzenie |
Mechaniczne, wymuszone (wentylatory) |
| Głośność [dB] |
<65 |
| Alarmy |
Historia wystąpienia danych alarmów |
| Stopień ochrony (IP) obudowy Stopień ochrony (IP) określa stopień ochrony przed szkodliwymi warunkami zewnętrznymi. Oznacza odporność na wnikanie pyłu, wilgoci lub ciał obcych oraz jego zdolność do działania w trudnych warunkach środowiskowych. |
IP20 |
| Straty mocy [%] |
<3 |
| Dopuszczalna wilgotność względna [%] |
5..95 |
| Środowisko |
Bez pyłów, gazów łatwopalnych |
| Podstawowe funkcje |
Kompensacja indukcyjnej i pojemnościowej mocy biernej; Symetryzacja obciążenia; Uzupełniająca filtracja wyższych harmonicznych |
| Inne funkcje |
Ochrona przed zbyt niskim i zbyt wysokim napięciem, ochrona przed zwarciem, ochrona przed przekompensowaniem |
| Temperatura otoczenia [°C] |
-20..50 |

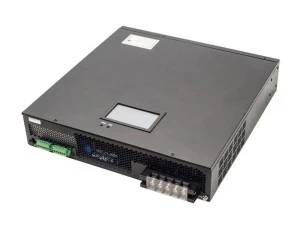

Generator statyczny SVG jest urządzeniem elektroenergetycznym na bazie tranzystorów IGBT (z izolowaną bramką). Na podstawie informacji o aktualnym poborze mocy kompensator na każdej z faz generuje moc o wymaganym charakterze (indukcyjna lub pojemnościowa) i maksymalnej wartości równej l/3QN (gdzie QN to znamionowa moc SVG). Dostosowanie mocy SVG do charakteru obciążenia (indukcyjny/pojemnościowy) odbywa się automatycznie i nie wymaga żadnych zmian programowych. Wysokość napięcia zasilającego nie ma wpływu na rzeczywiste moce urządzenia SVG.
