Zamiennik do LV0015G100-4EOFN.

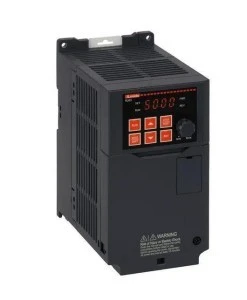

Falowniki serii VLG3 stanowią rozwinięcie oferty Lovato Electric i są przeznaczone do szerokiego zakresu zastosowań, oferując ulepszone funkcje i parametry.
| Przeznaczenie produktu |
|
Przemienniki częstotliwości |
| Seria produktu |
|
VLG3 |
| Charakterystyka ogólna |
| Znamionowe napięcie zasilania |
|
380…480VAC 50/60Hz |
| Znamionowe napięcie wyjściowe |
VAC |
Three-phase 0…480VAC 0-400Hz |
| Znamionowy prąd wyjściowy |
A |
4 |
| Znamionowa moc wyjściowa |
kW |
1.5 |
| Znamionowa moc wyjściowa |
HP |
2 |
| Filtr EMC |
|
Wbudowany filtr EMC: Kat. C3 |
| Port komunikacyjny |
|
RS485, Modbus-RTU |
| Właściwości techniczne |
| Typ wejścia |
|
3F |
| Znamionowe napięcie sieciowe |
VAC |
380…480 |
| Zakres roboczego napięcia sieciowego |
VAC |
323…528 |
| Znamionowa częstotliwość sieciowa |
Hz |
50/60 |
| Zakres roboczej częstotliwości sieciowej |
Hz |
47.5…63 |
| Typ wyjścia |
|
3F |
| Zakres napięcia wyjściowego |
VAC |
0…480 |
| Zakres częstotliwości wyjściowej |
Hz |
0…400 |
| Przeciążenie elektryczne |
%/s |
150% for 60s (heavy load); 120% for 60s (standard load) |
| Chopper (przerywacz tranzystorowy) |
|
Tak |
| Częstotliwość przełączania |
|
2…15kHz |
| Funkcje |
| Tryby sterowania silnikiem |
|
V/f linear, V/f quadratic, V/f custom, sensorless vector control |
| Sposoby zadawania prędkości |
|
External potentiometer 0…5kΩ Voltage signals: 0…10VDC or -10…+10VDC Current signals: 0/4…20mA Buttons on front keyboard Front potentiometer Preset speeds Modbus |
| Sterowanie 3-przewodowe |
|
Tak |
| Krzywe „S” |
|
Tak |
| Kompensacja poślizgu |
|
Tak |
| Lotny restart |
|
Tak |
| Dostęp do szyny DC |
|
No |
| Hamowanie DC |
|
Tak |
| Rozruch przez dławik DC |
|
Tak |
| Sterowanie PID |
|
Tak |
| Sekwencer (programowalne cykle częstotliwość/czas) |
|
No |
| Częstotliwości predefiniowane |
|
Tak |
| Autostrojenie |
|
Tak |
| Funkcja bezpiecznego wyłączenia momentu obrotowego (STO) |
|
Nie |
| Wejście czujnika PTC |
|
No |
| Zabezpieczenia |
|
Overcurrent Output short circuit and earth/ground leakage Overvoltage Undervoltage Phase loss Motor heat overload (i2t) Overtemperature Speed reverse |
| Wejście i wyjście |
| Liczba wejść cyfrowych |
Nr. |
5 |
| Typ |
|
Wybór logiki PNP lub NPN |
| Liczba wyjść cyfrowych |
Nr. |
2 |
| Typ wyjść cyfrowych |
|
1 relay output with changeover contact (C/O-SPDT) + 1 NO relay output |
| Charakterystyka zestyków wyjściowych |
|
1A 250VAC, 1A 30VDC |
| Liczba wejść analogowych |
Nr. |
2 |
| Typ wejść analogowych |
|
1 voltage input type 0…10VDC or -10…+10VDC, 1 current input type 0/4…20mA |
| Liczba wyjść analogowych |
Nr. |
1 |
| Typ |
|
0…10VDC |
| Warunki otoczenia |
| Temperatura |
| |
Temperatura pracy |
| |
|
min. |
°C |
-10 |
| |
|
maks. |
°C |
+50 |
| |
|
Obniżenie wartości prądu |
|
Over 45°C |
| |
Temperatura składowania |
| |
|
min. |
°C |
-20 |
| |
|
maks. |
°C |
+65 |
| Wilgotność względna |
% |
<95% (with no condensing) |
| Maks. wysokość |
m |
4000m (over 1000m derate the rated current by 1%/1000m) |
| Maksymalny stopień zanieczyszczenia |
|
2 |
| Obudowa |
| Pozycja podczas instalacji |
|
Pionowa |
| Stopień ochrony IP |
|
IP20 |
| Wymiary (szer. x dł. x gł.) |
mm |
101 x 177 x 158.7 |
| Masa |
Kg |
1.44 |
| Klasyfikacja ETIM |
| ETIM 8,0 |
|
EC001857 - Przemiennik częstotliwości =< 1 kV |
