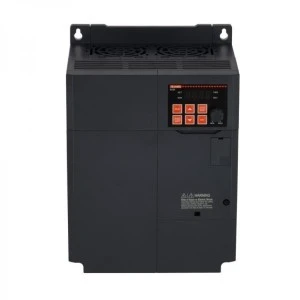

VLG3 to prosty i wszechstronny trójfazowy przemiennik częstotliwości ogólnego przeznaczenia.
Kompaktowa obudowa umożliwia montaż obok siebie, z możliwością mocowania na szynie DIN lub śrubami.
Na panelu przednim znajduje się klawiatura z 7-segmentowym wyświetlaczem LED do konfiguracji, potencjometr do regulacji częstotliwości oraz złącze RJ45 do podłączenia urządzeń peryferyjnych, takich jak opcjonalna zdalna klawiatura oraz przewód oprogramowania VLGXSW.
Charakterystyka robocza
- Napięcie wejściowe: trójfazowe 380...480VAC
- Prąd znamionowy 45 A przy obciążeniu ciężkim, 61 A przy obciążeniu normalnym
- Moc silnika trójfazowego przy 400VAC:
- 22 kW przy obciążeniu ciężkim (przeciążenie prądowe: 150% przez 60s)
- 30 kW przy obciążeniu normalnym (przeciążenie prądowe: 120% przez 60s)
– Napięcie wyjściowe: trójfazowe 0...480VAC
– Częstotliwość sieci: 50/60Hz
– Częstotliwość wyjściowa: 0...400Hz
– Przeciążenie prądowe: 150% przez 60s (obciążenie ciężkie), 120% przez 60s (obciążenie normalne)
– Temperatura pracy: -10...+40°C (do 50°C z obniżeniem wartości znamionowych)
– Maksymalna wysokość n.p.m.: 1000m (4000m z obniżeniem wartości zanmionowych)
– Wilgotność względna: ≤95% (bez kondensacji)
– Montaż jeden obok drugiego
– Wbudowany filtr EMC kat. C3 (EN/BS 61800-3)
– Stopień ochrony: IP20.
SPOSOBY ZADAWANIA PRĘDKOŚCI
– Wbudowany potencjometr na panelu przednim
– Potencjometr zewnętrzny 1...5kΩ
– Sygnały analogowe: napięciowe lub prądowe
– Przyciski na panelu przednim
– Zdalna klawiatura
– 8 predefiniowanych prędkości, wybieranych przez wejścia cyfrowe
– MOP
– Magistrala komunikacyjna.
PROGRAMOWALNE WEJŚCIA I WYJŚIA
– 5 wejść cyfrowych
– 2 wyjście przekaźnikowe: 1 z zestykiem C/O i 1 z zestykiem NO
– 2 wejścia analogowe: 1 napięciowe (0...10VDC lub -10...+10VDC) i 1 prądowe (0/4...20mA)
– 1 wyjście analogowe napięciowe 0...10VDC.
ZABEZPIECZENIA
– Przeciążenie prądowe
– Zwarcie na wyjściu i zwarcie doziemne
– Nadnapięciowe i podnapięciowe
– Zanik fazy
– Przeciążenie termiczne silnika (I2t)
– Przegrzanie napędu i silnika
– Inwersja obrotów
FUNKCJE
– Kontrola prędkości – Stały lub zmienny moment obrotowy V/f
– Kontrola wektorowa w pętli otwartej – Krzywa S
– Lotny start
– Hamowanie obwodem DC i załączanie obwodu DC podczas rozruchu
– Regulator PID z progami uśpienia i wzbudzenia
– Wzmocnienie momentu obrotowego
– Tryb pracy w układzie gaszenia
– Oprogramowanie do ustawień i monitoringu VLGXSW
Certyfikaty i normy
Uzyskane certyfikaty: cULus (bez akcesoriów).
Zgodne z normami: EN/BS 61800-5-1, EN/BS 61800-3, UL 61800-5-1, CSA 22.2 nr 274.
