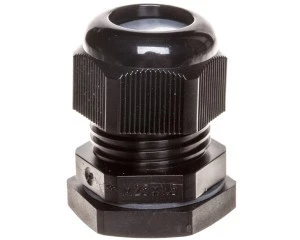

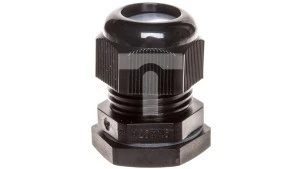

Dławnica skrecana M 25 IP 67 960oC czarna RAL 9005 ASS 25 36000196
Dławnica służy do wprowadzania kabli przez przetłoczenia z gwintem metrycznym M25; przeznaczona do aplikacji wymagających ochrony przed kurzem i wodą (IP67) oraz montażu w obudowach elektrycznych i rozdzielnicach. Typ prosty, wykonanie czarne RAL 9005, materiał poliamid.
Cechy techniczne
- Materiał: poliamid (tworzywo sztuczne), bezhalogenowe, bezsilikonowe, trudnopalne.
- Gwint: metryczny M25, skok 1,5 mm, długość gwintu 8 mm; wyposażona w przeciwnakrętkę.
- Zakres kabli: Ø 8–17 mm; maksymalna średnica otworu przelotowego: 25,3 mm.
- Stopień ochrony: IP67 (w konstrukcji ASS 25 osiągana jest również ochrona IP66 oraz IP69 — krótkotrwałe zanurzenie i mycie pod wysokim ciśnieniem).
- Temperatura pracy: od -25 °C do +70 °C; maksymalna wilgotność 100% przy 25 °C.
- Uszczelnienie: pierścień uszczelniający z nacięciami zapewniający szczelność wokół przewodu.
- Wymiary: 36 × 42 × 32 mm; rozmiar klucza (przekątna sześciokąta) 32 mm; szerokość klucza 29 mm.
- Konstrukcja: model prosty, z uchwytem kablowym odciążającym; brak wzmocnienia włóknem szklanym; odporność na uderzenia.
- Ograniczenia: nie jest dławnicą podzielną, nieprzeznaczona do kabli płaskich; brak certyfikatu przeciwwybuchowego.
- Zgodność: deklarowana zgodność z DIN EN 62444 oraz dyrektywami UE (m.in. dyrektywa niskonapięciowa i RoHS).
- Informacje dotyczące materiałów: zgodnie z deklaracją REACH producent informuje o braku substancji z listy kandydackiej SVHC powyżej 0,1% w wyrobach i opakowaniach.
Zastosowanie produktu
- Wprowadzanie kabli przez przetłoczenia M25 w obudowach rozdzielnic, skrzynkach przyłączeniowych i panelach sterowniczych.
- Instalacje zewnętrzne i przemysłowe wymagające ochrony przed kurzem i wilgocią (np. stanowiska maszyn, urządzenia zasilające), w zakresie temperatur -25 °C do +70 °C.
- Miejsca, gdzie wymagane jest uszczelnienie kabli o średnicy 8–17 mm oraz zastosowanie przeciwnakrętki dla pewnego montażu.
- Niezalecane do stosowania z kablami płaskimi oraz w strefach wymagających certyfikacji przeciwwybuchowej.
