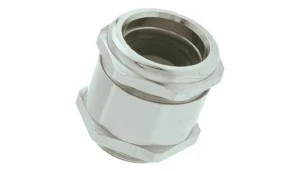

Dławnica kablowa mosiężna M20 IP68 SKINDICHT SHVE-M 20x1,5/16/15/11 52106990 /25szt./
Dławnica SKINDICHT® SHVE-M M20 to złączka kablowa EMC przeznaczona do instalacji kabli ekranowanych, zapewniająca szczelne i ekranowane przejście przez obudowy. Stosowana w urządzeniach i rozdzielnicach, gdzie wymagane są klasa ochrony IP68 i ciągły kontakt ekranu kabla z obudową.
Cechy techniczne
- Materiał korpusu: mosiądz niklowany (wykończenie: niklowanie); kolor naturalny.
- Gwint: metryczny M20 x 1,5; długość gwintu: 6 mm; skok gwintu: 1,5 mm; rozmiar nominalny gwintu: 20.
- Przeznaczenie: złączka EMC do kabli ekranowanych (kontakt ekranu z obudową przy zastosowaniu odpowiedniej nakrętki).
- Zakres kabla: ? 12,5 – 14,8 mm (średnica przewodu bez osłony ochronnej).
- Uszczelnienia: uszczelniający stożek z PVC (polichlorku winylu); pierścień uszczelniający z nacięciami; dodatkowe elementy uszczelniające z chlorooprenu (CR) oraz oring z NBR.
- Stopień ochrony: IP68 (ochrona przed pyłem i czasowym zanurzeniem).
- Zakres temperatur pracy: od -20 °C do +80 °C.
- Wymiary montażowe: szerokość klucza 24 mm.
- Model: prosty; materiał ogólny: metal; brak przeznaczenia do stref przeciwwybuchowych (ochrona przeciwwybuchowa: brak).
- Zalecenie montażowe: dla malowanych lub anodowanych obudów stosować nakrętkę kontrującą EMC SKINDICHT® SM-PE-M w celu zapewnienia pewnego kontaktu ekran–obudowa.
Zastosowanie produktu
- Przepusty kablowe w szafach sterowniczych, rozdzielnicach i obudowach przemysłowych wymagających ekranuwania sygnałów (EMC).
- Montaż w instalacjach narażonych na wilgoć, kurz i kontakt z olejami (stopień ochrony IP68 i uszczelnienia chemoodporne).
- Przejścia kablowe dla maszyn i urządzeń przemysłowych, gdzie wymagana jest zachowana ciągłość ekranu kabla z konstrukcją metalową.
- Zastosowanie w obudowach metalowych wymagających estetycznego i trwałego wyprowadzenia kabli o średnicy 12,5–14,8 mm; niezalecana do stref Ex.
