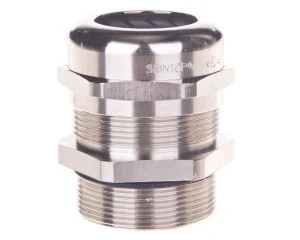

Dławnica kablowa mosiężna EMC M40 IP68 SKINTOP MS-SC-M-XL 40x1,5 53112665
Mosiężna dławnica kablowa EMC typu prostego SKINTOP MS-SC-M-XL przeznaczona do kabli z ekranem miedzianym; zapewnia połączenie ekranu, odciążenie kabla oraz ochronę przed wodą na poziomie IP68. Produkt stosowany w obudowach maszyn, szafach sterowniczych i instalacjach wymagających niskiej impedancji połączenia ekranowego.
Cechy techniczne
- Materiał: mosiądz niklowany (zabezpieczenie powierzchni: niklowanie).
- Typ gwintu: metryczny M40 x 1,5, skok gwintu 1,5 mm, długość gwintu 15 mm.
- Zakres średnic kabla: 19–28 mm.
- Stopień ochrony: IP68 (uszczelki odporne na ozon i promieniowanie UV).
- Zakres temperatur pracy: od -30 °C do +100 °C.
- Wkładka uszczelniająca wieloprzewodowa z ochroną ekranową; elementy: korpus, nakrętka, wkład z ochroną ekranu, uszczelki.
- Zredukowana impedancja transferowa ekranu do 10 mΩ (przy prawidłowym montażu i kontaktach ekranowych).
- Wymiary montażowe: klucz 45 mm.
- Model: prosty; metalowy element konstrukcyjny; nie jest podzielna ani wyposażona w przeciwnakrętkę.
- Ograniczenia: nie przeznaczona do zwijania po włożeniu kabla; brak właściwości przeciwwybuchowych; niehalogenowa: nie.
Zastosowanie produktu
- Przepusty kablowe w szafach sterowniczych i obudowach maszynowych wymagających ekranowania EMC.
- Połączenia ekranów miedzianych w instalacjach automatyki przemysłowej i energetyce.
- Aplikacje zewnętrzne i wilgotne wymagające ochrony IP68 (np. skrzynki przyłączeniowe, pływające lub zanurzalne komponenty).
- Montaż w otworach metrycznych M40 tam, gdzie wymagane jest niskie tłumienie ekranu i trwały kontakt ekranowy.
- Instalacje z wieloprzewodowymi kablami ekranowanymi, gdzie konieczne jest zachowanie integralności ekranów i odciążenia mechanicznego.
