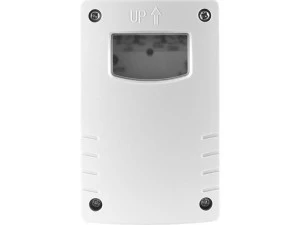

Czujnik zmierzchu z timerem, 10A, IP65, natynkowy

CHARAKTERYSTYKA

Fotokomórka przeznaczona jest do montażu zewnętrznego. Pozwala na automatyczne załączanie i wyłączanie obciążenia w zależności od zmiany poziomu światła otoczenia do ustalonej wartości LUX. Dodatkowo, urządzenie posiada funkcję ustawienia czasu opóźnienia.

ZASTOSOWANIE

Czujnik zmierzchu dedykowany do montażu jako układ sterujący urządzeniami o charakterze indukcyjnym (np. oświetlenie LED) oraz rezystancyjnym, zasilanych napięciem AC 230 V 50Hz

PARAMETRY

---

PROGRAMOWANIE CZUJNIKA

Parametr LUX

Użytkownik może dostosować automatyzację pracy urządzenia w zależności od poziomu oświetlenia, którą można ustawić dla wartości od 3 do 500 luksów. W przypadku osiągnięcia wartości zadanej, na przykład 100 luksów, urządzenie włączy obciążenie (np. żarówkę). Natomiast, gdy jasność otoczenia przekroczy ustaloną wartość, na przykład 150 luksów, urządzenie wyłączy obciążenie.

Parametr TIME

Ustawienie czujnika w pozycji TIME [DUSK TO DAWN] reaguje bez zwłoki czasowej.

PRZYKŁAD PRACY TIMERA wg ustalonych wartości LUX [100] oraz TIME [1]

W momencie, gdy wartość jasności otocznia osiągnie zadaną wartość (i będzie się utrzymywać przez minutę) - 100 lux, to obciążenie (np. żarówka) załączy się.

Podczas trwania ustawionej wartości TIME 1 godziny, gdy wartość lux nie przekroczy progu wartości 100 lux obciążenie zostanie wyłączone.

Podczas trwania 1 godziny, gdy wartość lux przekroczy próg wartości 100 lux Wskaźnik LED [INDICATOR] zostanie wyłączony, a obciążenie zostanie wyłączone po 1 minucie.

Podsumowując działanie powyższego czasomierza, można wyjaśnić to następująco: Mając oświetlenie ogrodu, chcemy, aby było ono włączone po zmroku przez okres jednej godziny - wówczas wybieramy parametr TIME na [1]

---

PODŁĄCZENIE
