Czujnik ruchu PIR 230V AC 160st biały do puszki montażowej fi60 DR‑03
- Producent:F&F
- Seria produktu:DR
- Indeks producenta:DR-03
- Indeks TIM:0004-00012-61871
- Kategoria:Czujniki ruchu
Cena:
DR-03
Czujnik ruchu z detekcją podczerwieni DR-03
Czujnik ruchu PIR DR-03 do automatycznego sterowania oświetleniem
Czujnik ruchu z detekcją podczerwieni DR-03 to podtynkowe urządzenie przeznaczone do automatycznego, czasowego załączania oświetlenia po wykryciu osoby lub innego obiektu w polu detekcji. Sprawdza się w automatyce domowej i budynkowej, między innymi w korytarzach, garażach, przy podejściach, podjazdach oraz w osłoniętych miejscach zewnętrznych, w których obudowa nie jest narażona na deszcz, śnieg ani zabryzganie wodą. Urządzenie wykorzystuje pasywną detekcję promieniowania podczerwonego, analizując ruch źródeł ciepła w obszarze działania. Dzięki temu DR-03 może realizować sterowanie oświetleniem na ruch, zwiększając komfort użytkowania przestrzeni, poprawiając bezpieczeństwo przejść i ograniczając niepotrzebne zużycie energii. Wbudowany automat zmierzchowy pozwala ustawić próg aktywacji w zakresie 3÷2000 lx, dzięki czemu oświetlenie może być uruchamiane dopiero po spadku natężenia światła. Regulowany czas załączenia od 10 s do 7 min umożliwia dopasowanie pracy odbiornika do charakteru pomieszczenia lub ciągu komunikacyjnego. Ponowny ruch w czasie odmierzania podtrzymania uruchamia czas od początku, co pozwala wykorzystywać urządzenie również jako czujnik obecności. Model DR-03 jest montowany w puszce podtynkowej Ø60, ma pole detekcji poziomej 160°, pionowej 45° i maksymalny regulowany promień detekcji do 9 m przy wysokości montażu 2,5 m i temperaturze poniżej 24°C. To praktyczna czujka ruchu dla instalacji 195÷265 V AC, zaprojektowana do wygodnej integracji z obwodami oświetleniowymi. Produkt należy do grupy rozwiązań takich jak detektory ruchu na podczerwień, czujniki obecności, czujniki pir oraz urządzenia wspierające automatyzację oświetlenia w budynkach. Nie jest to plafon z czujnikiem ruchu, lecz samodzielny podtynkowy czujnik przeznaczony do sterowania źródłem światła.
Dlaczego warto wybrać DR-03?
Detekcja PIR na podczerwień
Zasilanie 195÷265 V AC
Obciążenie AC-1 do 3 A
Promień detekcji do 9 m
Pole poziome 160°
Regulacja czasu 10 s÷7 min
Próg zmierzchowy 3÷2000 lx
Montaż podtynkowy Ø60
Stopień ochrony IP20
DR-03 wykrywa ruch źródeł promieniowania podczerwonego i automatycznie załącza podłączone oświetlenie. Rozwiązanie zwiększa wygodę poruszania się po korytarzach, garażach, podjazdach i podejściach, eliminując konieczność ręcznego używania włącznika w miejscach przejściowych.
Wbudowana regulacja progu aktywacji zmierzchowej w zakresie 3÷2000 lx pozwala dopasować działanie czujnika do warunków oświetlenia. Dzięki temu urządzenie może ograniczać załączanie lamp w ciągu dnia, wspierając oszczędność energii i bardziej racjonalną pracę instalacji.
Ciągły ruch w polu detekcji podtrzymuje załączenie oświetlenia, a ponowny ruch podczas odmierzania czasu uruchamia podtrzymanie od początku. Taki sposób działania pozwala wykorzystać DR-03 nie tylko jako czujkę ruchu, ale również jako praktyczny czujnik obecności w strefach komunikacyjnych.
Kompaktowy format
Obudowa 80×80×62 mm ułatwia montaż w typowych instalacjach podtynkowych.
Niski pobór mocy
Urządzenie pobiera 0,5 W podczas pracy i 0,15 W w czuwaniu.
Zakres pracy
Czujnik pracuje w temperaturze od -10°C do 40°C.

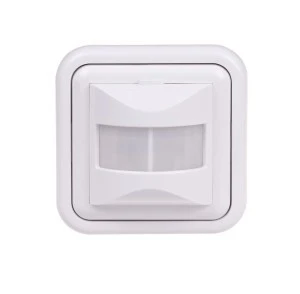

DR-03 – wizualizacja urządzenia
Poznaj inne zalety DR-03
Widoczny front urządzenia ma kompaktową, kwadratową formę o wymiarach zewnętrznych 80×80 mm, przeznaczoną do estetycznego montażu w ścianie.
Na froncie znajduje się wypukły element czujnika odpowiedzialny za odbiór promieniowania podczerwonego z obszaru detekcji.
Czujnik ma zdejmowaną osłonę zewnętrzną, którą należy podważyć podczas montażu i konfiguracji, aby uzyskać dostęp do elementów regulacyjnych.
Regulacja czasu załączenia oraz czułości automatu zmierzchowego znajduje się pod zdejmowaną osłoną, więc nie jest widoczna po zamknięciu obudowy.
Konstrukcja jest przystosowana do osadzenia w puszce podtynkowej lub otworze montażowym Ø60, z rozstawem śrub 58 mm.
Materiały dodatkowe
DRL 12 - Laserowy czujnik schodowy. Czujnik ruchu z funkcją ustawiania odległości — Zobacz także nasze inne urządzenie
Nowoczesne oświetlenie schodów - laserowy czujnik odległości DRL-12 pełniący funkcję czujnika ruchu. — Zobacz także nasze inne urządzenie
Zegar sterujący tygodniowy PCZ-521.4-PLUS z zewn. przyciskiem, programowany przez NFC iOS Android — Zobacz także nasze inne urządzenie
Schematy
Wymiary
Schemat podłączenia
Parametry Techniczne
Model
Czujnik ruchu
Z interfejsem DALI
Nie
Regulacja stałego poziomu oświetlenia
Tak
Sterowanie HVAC
Nie
Wymuszone załączenie
Nie
Wymuszone wyłączenie
Tak
Strefa dla zwierząt
Nie
Zabezpieczenie przed skradaniem
Nie
Monitorowanie zaplecza
Nie
Możliwość łączenia w sieć
Nie
Kąt skanowania
45 °
Optymalna wysokość montażowa
1,8 m
Nadzór klatek schodowych
Tak
Przełącznik mostkujący
Nie
Maksymalny zasięg boczny
9 m
Maksymalny zasięg na wprost
9 m
Do transmisji bezprzewodowej
Nie
Sterowanie zdalne
Nie
Ze zdalnym sterowaniem
Nie
Regulowana wartość nastawy czułości
Nie
Regulowana wartość progowa natężenia światła
Tak
Z elementem sygnalizacyjnym
Tak
Funkcja uczenia wartości progowej natężenia światła
Nie
Funkcja ściemniania
Nie
Do montażu sufitowego
Nie
Montaż ścienny
Tak
Bezhalogenowe
Nie
Model antybakteryjny
Nie
Przezroczysty
Nie
Zakres częstotliwości
50-50 Hz
Minimalny czas załączenia
10 s
Maksymalny czas załączenia
7 min
Czułość progowa jasności
3-2000 lx
Do obciążeń pojemnościowych
Nie
Zakres temperatury
-10-40 °C
Maksymalny prąd załączania
3 A
Wejście modułów dodatkowych
Nie
Z funkcją alarmu
Nie
Z czujnikiem akustycznym
Nie
Szerokość
80 mm
Wysokość
80 mm
Głębokość
62 mm
Szerokość wbudowania
48 mm
Głębokość wbudowania
32 mm
Z kablem podłączeniowym
Nie
Kompatybilny z Apple HomeKit
Nie
Kompatybilny z Asystentem Google
Nie
Kompatybilny z Amazon Alexa
Nie
Z obsługą IFTTT
Nie
Rodzaj czujnika
Podczerwień pasywna
Sposób montażu
Montaż podtynkowy
Materiał
Tworzywo sztuczne
Gatunek materiału
Tworzywo termoplastyczne
Wykończenie powierzchni
Matowy
Kolor
Biały
Stopień ochrony (IP)
IP20
Rodzaj napięcia
AC
Numer RAL (zbliżony)
9003
Napięcie znamionowe
195-265 V
Opóźnienie załączania
1 s
Kąt detekcji w poziomie
0-160 °
Maksymalna moc łączeniowa
750 W
Maks. moc przełączana LED
45 W
Liczba stref wykrywania
1
Długość wbudowania
48 mm
Typ połączenia
Zacisk śrubowy
Odporność udarowa
IK00
Maksymalne pole detekcji czujnika obecności
0 m²
Średnica pola detekcji na powierzchni
0 m
Opóźnienie wyłączania
0 s
Minimalny prąd załączania
0 A
Prąd sterowania
0 mA
Średnica
0 mm
Średnica wbudowania
0 mm
Min. głębokość puszki montażowej
0 mm
Długość kabla przyłączeniowego
0 mm
